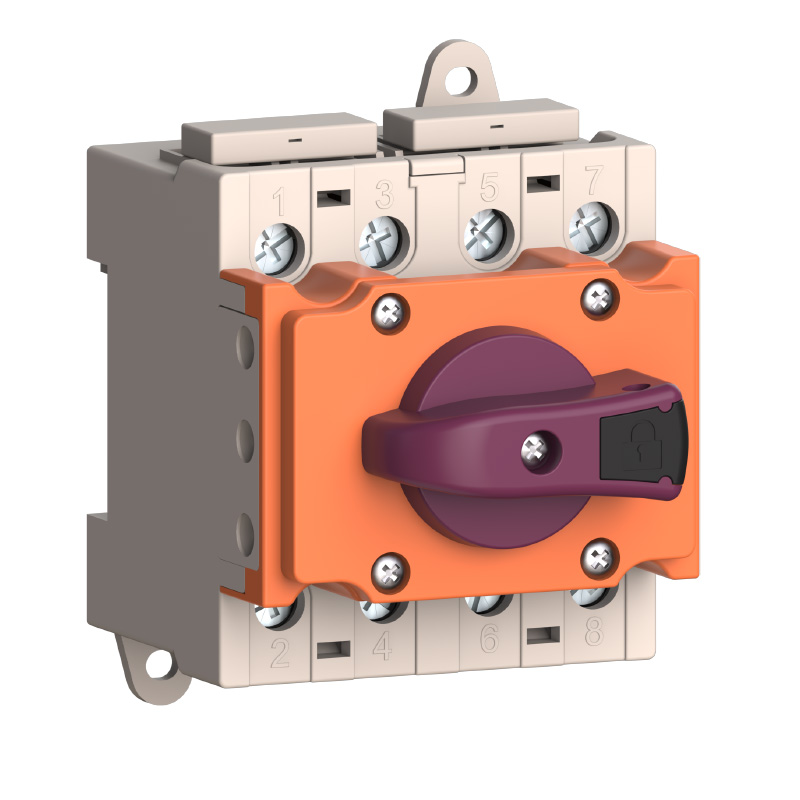

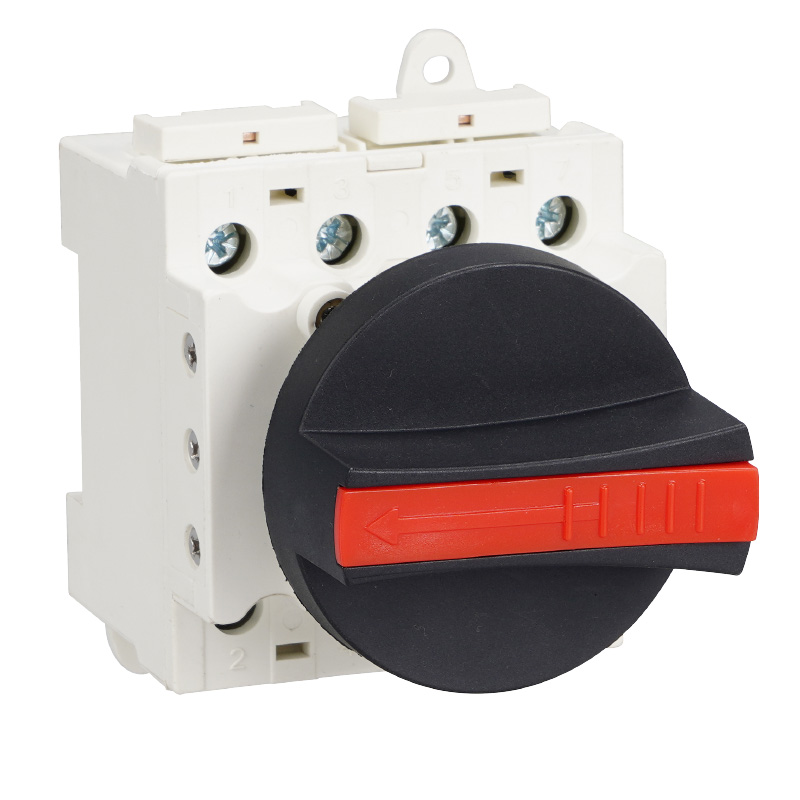

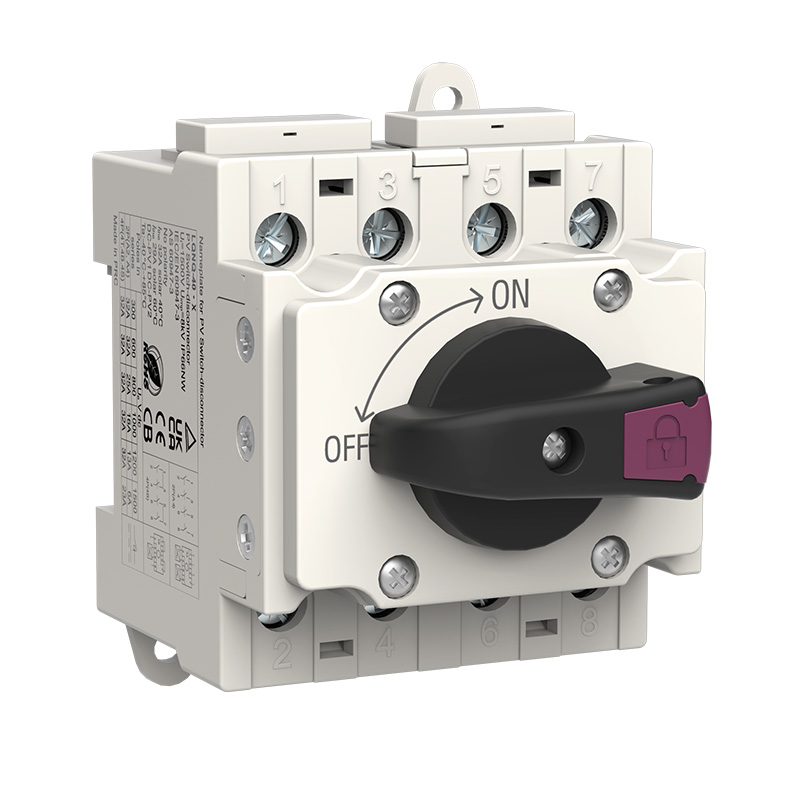

Ühendage lüliti energiajaotusmoodul 2P/4P

Tehnilised andmed
Mudel	Lonq-40.x Lonq-40.i Lonq-40.F
Tüüp	PV DC Disünect Isolatori lüliti
Keeld	2 -st 2 -st või 2 1 -st või 1 -st 1 -st või 1 -st 2 -st
Hinnatud vool punktis a	32	32	32	32	32	23
Hinnatud tööpinge UE (V)	300	600	800	1000	1200	1500
Ninte isolatsioonipinge UI (V)	1500 V
Poolus	4P
Hindatud impulss talub pinge UIMP -i (KV)	8
Lühike aeg talub praegust ICW-d (KA)	1
Juhtmestik	Polariseerimata
Standard	IEC/EN60947-3 GB/T 14048.3
Insolatsioonifunktsioon	Jah
Leegi aeglustava hinne	Ul94v-0
Eluasemematerjal	Pa
Juhtmaterjal	Hõbedaga vask
Kvaliteeditunnistus	Tuv 、 ce 、 cb 、 ukca 、 az 、 ccc 、 ISO9001 、 ROHS
Mehaaniline elu (ajad)	20000
Elektrielu (ajad)	6000
Nupupositsioonid	Väljas kell 9 tundi ， 12 tundi
Töötemperatuur	-40 ℃ kuni +85 ℃
Niiskus	≤95%
Kõrgus	2000m
Paigaldus	35 mm dini raudtee
Pakendi üksikasjad	1 pcs sisemise kasti kohta, 50tk kasti kohta
Kontakti juhtmestiku skeem
Ühendage meetodikood	Vooluahela tüüp		Wining Diagramm		Koormus diagarm
2p (A2)	2 poolust seeriana ühe stringi jaoks, 1 koormus
2p (A4)	2 poolust seeriana ühe stringi jaoks, kokku 2 koormust
4P (4T)	4 poolust järjestikku, ühe stringi jaoks
4p (4b)	4 poolust järjestikku, ühe stringi jaoks
4P (4S)	4 poolust järjestikku, ühe stringi jaoks

PV lahtiühendamine
Sisseehitatud lüliti

DC1200V 32A 2in 2out

lsolatsiooni vooluring

Ülepinge kaitse

Lühidalt

Materjal: PA

Ip66Vastupidav

UV -vastupidavus

Leegi aeglane

Polariseerimata

-40 ℃ ~ +85 ℃

Suurus

L*w*H: 71,5*65,7*105 (mm)

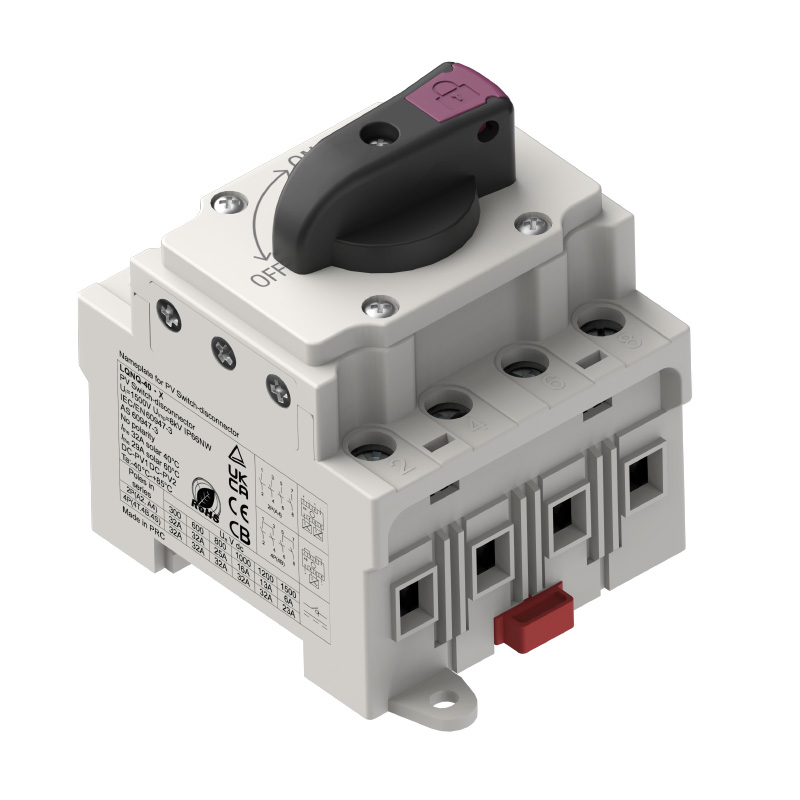

Lonq-40.x

Lonq-40.i

Lonq-40.F

Kindel pakend

Kahjustatud kaupade asendamine

1Toode sisekastis

3 kihti paksenenud kraftipaberit

2Väljalülituskast

5-kihiline gofreeritud eriti kõva

3Tarnimine

Kiire saadetis

Mudel	Postid	Sisekast (PCS/cm)	Väljalülituskast (CM)	Qty (PCS)	G.W. (KGS)
Lonq-40.2-2-	4P	1/26*10,8*12	57,5*27,5*49,5	20	21

Täielikult sertifitseeritud

Bränditud allikatootjad kõrge kvaliteediga ja madala hinnaga

Märkus. Lisateabe saamiseks võtke meiega ühendust

Paigaldus ja juhtmestik

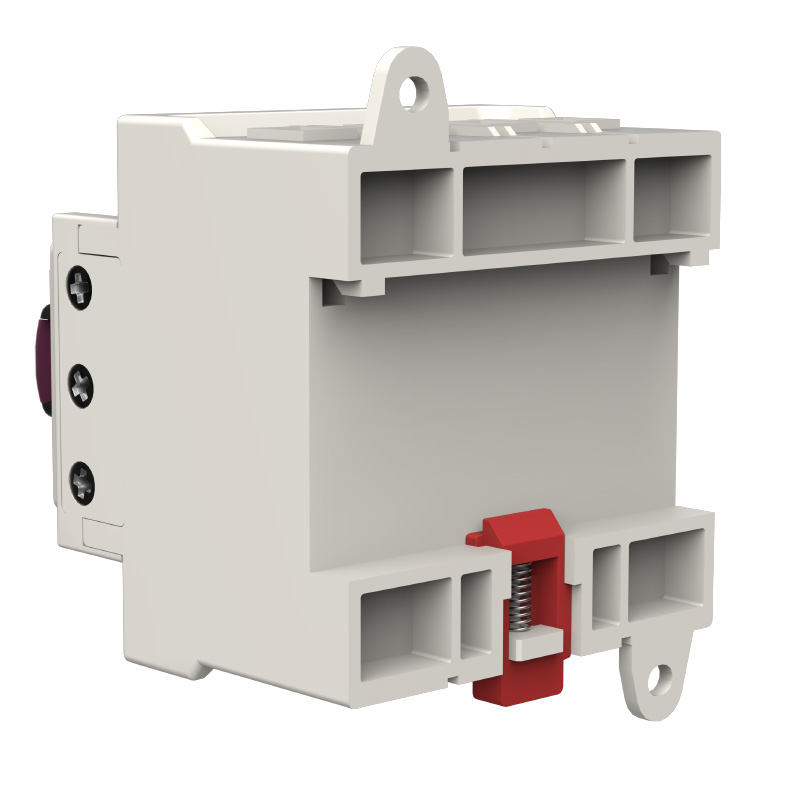

Paigaldamine ja lahtivõtmine

Raudteelt

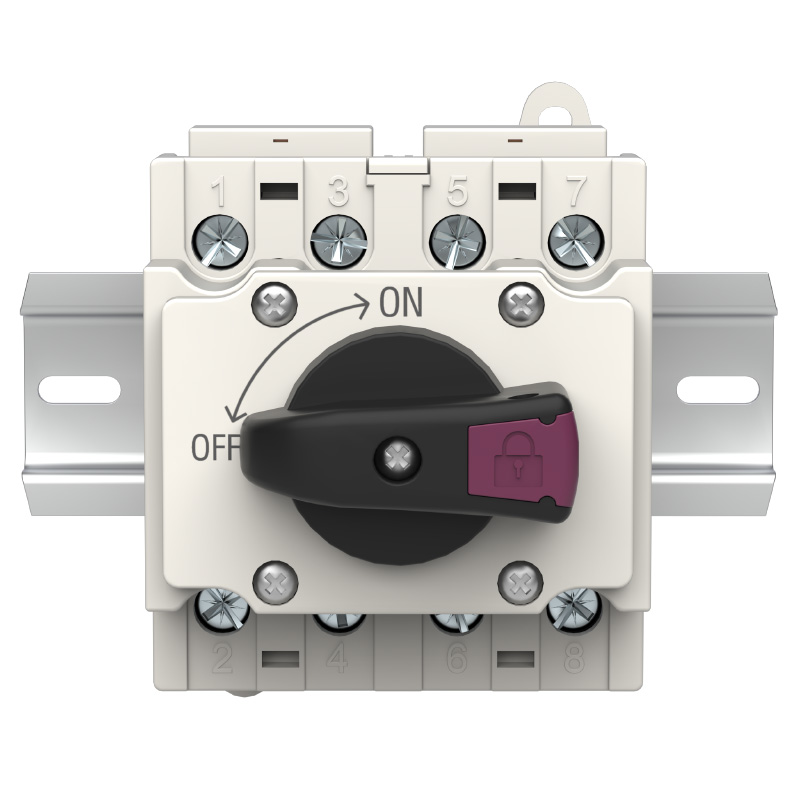

Paigaldage stabiilsesse keskkonda horisontaalselt 35mm DIN -raudtee.

Paigaldus

①.
②.

Demonteerimine

①.
②.

Ühendage juhtme

1 1 sisse

1 1 sisse

1 1 sisse

2 sisse 2 välja

Näpunäide:
Polariseerimata juhtmestik, mitmesugused juhtmestiku meetodid, Rohkem ühendusmeetodeid võib meiega ühendust võtta!

Toote üksikasjad

Leegi aeglane

Väga kohanemisvõimeline

Löögikindlus

Kiire kaare kustutamine,
isolatsioonipinge kuni 1500 V

Korrosioon-
vastupidavad kruvid

Möödub soolapihustiga
test 48 tundi
ilma korrosioonita

Paks vask koos
hõbedaga kontaktid

Parem juhtivus
ja stabiilsus

Magnetid

Kiire kaar
kustutamine

PA eluase

Vastupidav,
Ul 94v-0
leegi aeglane

Rakenduse stsenaarium

Tooteperekond

(Märkus: vajalik auk)

Modelleeritud:

LQNQ-40

String:

1 string

Vaadake rohkem

Modelleeritud:

LQNQ-40.1PV

String:

1 string

Vaadake rohkem

Modelleeritud:

LQNQ-40.2PV

String:

2 string

Vaadake rohkem

(Märkus: vajalik juhtmestik)

Modelleeritud:

LQNQ-40.M12

String:

1 string

Vaadake rohkem

(Märkus: vajalik juhtmestik)

Modelleeritud:

LQNQ-40.M20

String:

1 või 2 string

Vaadake rohkem

(Märkus: sisseehitatud- lüliti sisse)

Modelleeritud:

LQNQ-40.2-2

String:

2 string

Vaadake rohkem

(Märkus: sisseehitatud- lüliti sisse)

Modelleeritud:

LQNQ-40.X

String:

1 või 2 string

Vaadake rohkem

Modelleeritud:

Lqnq-40.i

String:

1 või 2 string

Vaadake rohkem

(Märkus: PV -lisaseadmed)

Modelleeritud:

PV -pistikud

Hinnatud vool:

6a ~ 60a

Vaadake rohkem

Cnlonqcomi globaalne paigutus

Tere tulemast meie agendiks

Pakume oma agentidele:

1. soodsam hind
2. näituse-/müügikanalid
3. pindala hinnakaitse
4. OEM/ODM tugi
5. Tehniliste ja lisaseadmete tugi
6. Aastane müügieesmärgi allahindlus

● CNLONQCOM on tootja, kes on spetsialiseerunud lahtiühendamise lüliti energiajaotusmooduli 2P/4P tootmisele, mis on mõeldud elamu- või kommertspõhiseks süsteemideks vahemikus 1 kW kuni 20kW. Need lülitid on mõeldud paigaldamiseks päikesepaneelide ja laadimiskontrollerite, päikesepaneelide ja muundurite või päikesepaneelide endi vahel.

● Päikesepistikutega eelnevalt juhtmega PV-lüliti-discOnnektorid võimaldavad meie tooteid kiiremat ja ohutumat paigaldust. Kuna need on võimelised ühendama koormusi kuni 8 -kordselt nimivoolust, on need ideaalsed valik igaks võimaluseks, mis nõuavad elektrilist eraldamist, näiteks parandamist, hooldust, kontrollimist ja paigaldamist.

● Lisaks on meie lahtiühendamise lüliti jaotusmoodul 2P/4P valmistatud PA korpusest, millel on UL94V-0 leegi aeglustumisreiting, UV-vastupidavus ja juht on valmistatud paksust vasest, hõbedase plaadistamise korral madala kuumuse tekitamiseks.

● Meie PV-lüliti-disconNectorsi ühilduvus päikesepistikutega muudab selle sobivaks päikeseenergia süsteemide jaoks RV-de, laevade ja võrguvälise päikeseenergia süsteemide jaoks, mis on spetsiaalselt loodud kodustele päikesesüsteemidele ja kommertslikele päikeseenergiasüsteemidele. See pakub terviklikku kaitset sõltumatu ja suletud isolaatori lüliti ja tabalukuga, mis tagab selle REM
