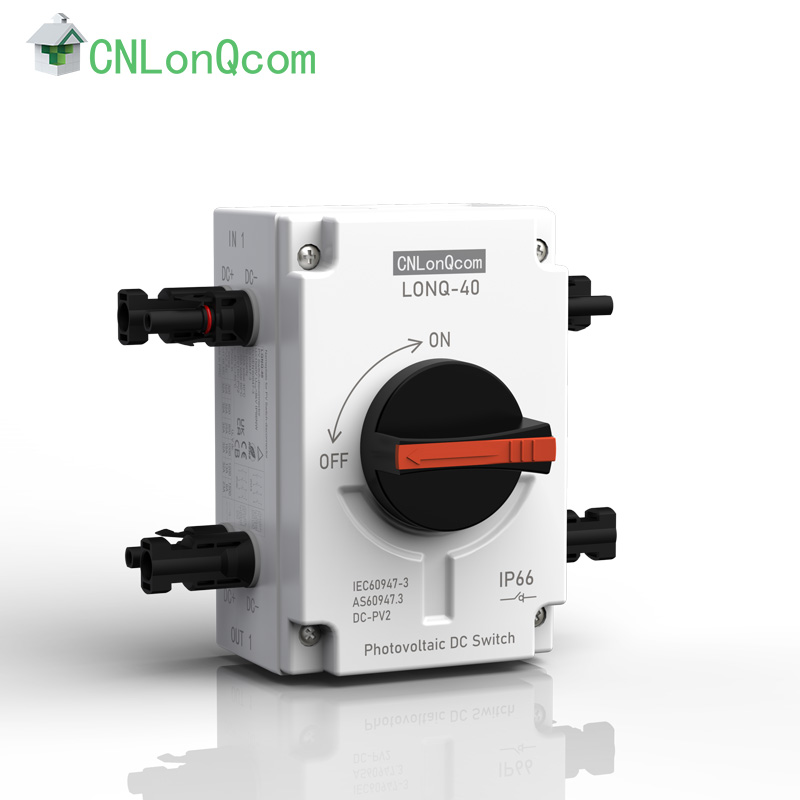

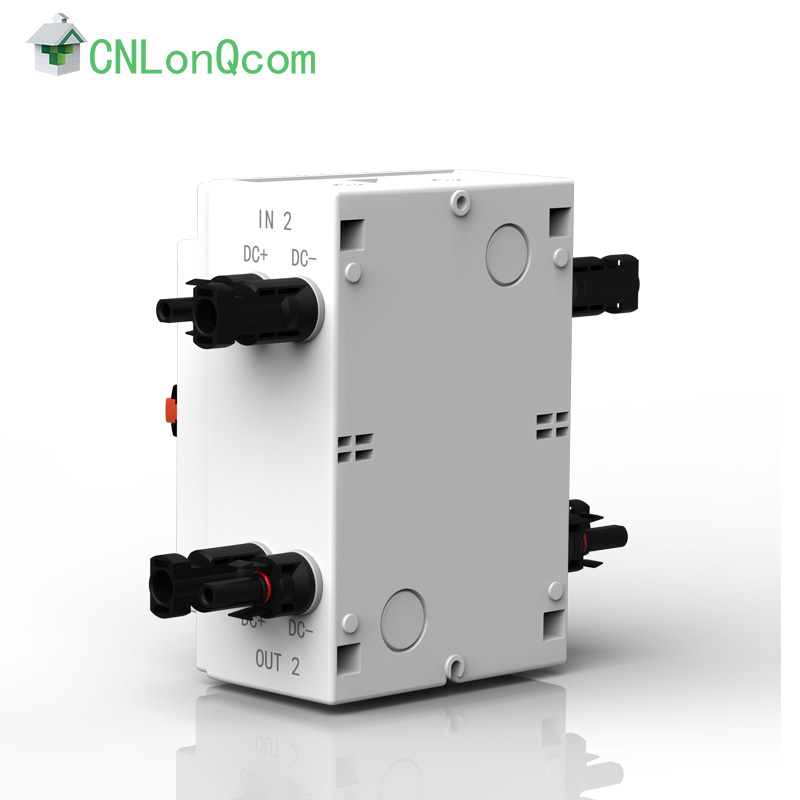

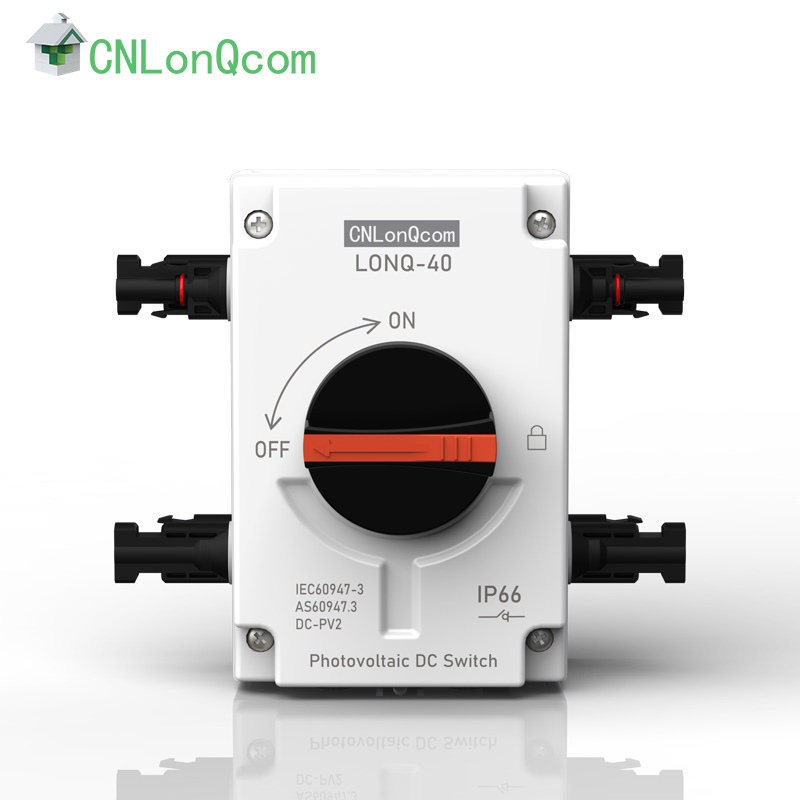

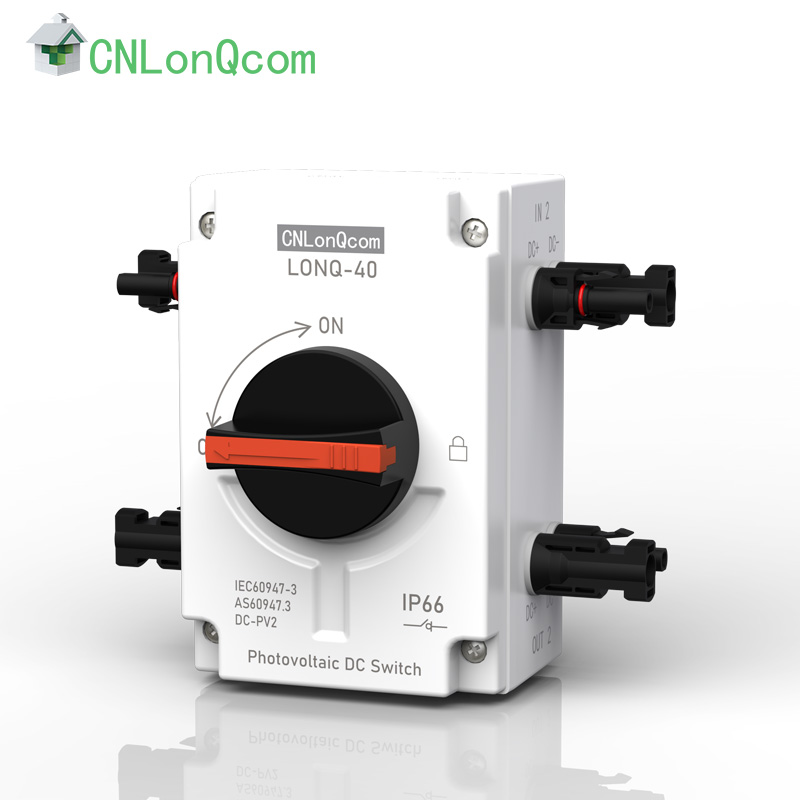

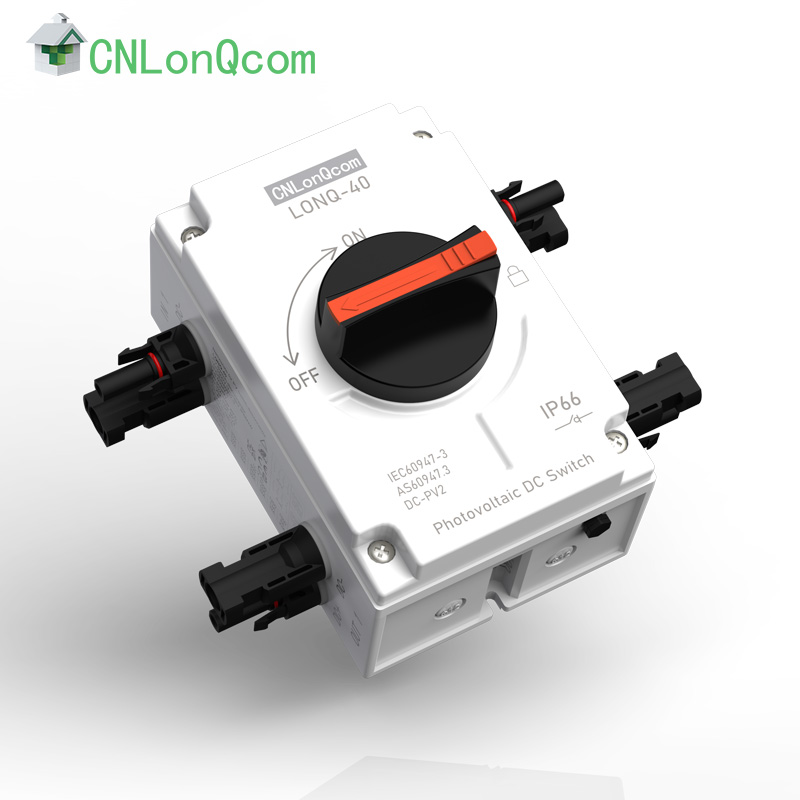

CNLonQcom on fotogalvaaniliste toitejaotussüsteemide PV 1500V 32A lahklülitite professionaalne tootja ja tarnija.
Peamised parameetrid | üksus | LONQ-40 | |
Isolatsiooni nimipinge | Ui | V | 1500 |
Nimisoojusvool | Ith | A | 32 |
Nimiimpulsitaluvuspinge | Ump | V | 8000 |
Nimetatud lühise tegemise võimsus | lcw | A | 1000 |
Kaabli maksimaalsed ristlõiked (sh hüppaja) |
|
|
|
Tahke või standardne | mm2 | 2,5-6 | |
Paindlik | mm2 | 2,5-6 | |
Paindlik (+ mitmesoonelise kaabli ots) | mm2 | 2,5-6 | |
Pöördemoment |
|
|
|
Pingutusmomendi terminali kruvid M4. | Nm | 1,2-1,8 | |
Pingutusmomendi kesta kinnituskruvid | Nm | 1,5-2,0 | |
Pingutusmomendi nupu kruvid | Nm | 0,5-0,7 | |
Pöördemomendi sisse- või väljalülitamine | Nm | 0,9-1,3 | |
Juhtmete pöördemoment alusel | Nm | 1,1-1,4 | |
Üldised parameetrid |
|
|
|
Nuppude asendid |
|
VÄLJAS kell 9, SISSE kell 12 | |
Mehaaniline eluiga |
|
10000 | |
DC pooluste arv |
|
2 või 4 | |
Töötemperatuur |
|
-40 kuni +85 | |
Säilitustemperatuur |
|
-40 kuni +85 | |
Reostusaste | ℃ | 2 | |
Ülepinge kategooria | ℃ | III | |
Võlli ja kinnituse IP reiting null |
|
IP66 |
Väike maht
Leegiaeglustav materjal
lp66
Flying Fox Short
Täielik Aksessuaarid
-40 ℃ ~ + 85 ℃ Keskkonnatemperatuuri vahemik
Mittepolaarne disain
Testimine vastab standarditele AS 60947.3:2018, EN IEC 60947-3 :2021,Kasutuskategooria: DC-PV2 | Poolakas | Keelte arv | Osa number | ||||
300V | 600V | 800V | 1000V | 1200V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
40 | 40 | 25 | 16 | 10 | 2 | 1 | LONQ-40-2 |
40 | 40 | 25 | 16 | 10 | 4 | 1 | LONQ-40-4 |
40 | 40 | 32 | 32 | 32 | 4 | 1 | LONQ-40-4S |
40 | 40 | 32 | 32 | 32 | 4 | 1 | LONQ-40-4B |
40 | 40 | 32 | 32 | 32 | 4 | 1 | LQNQ-40-4T |
Tüüp |
PEDSC100R/120R | Kontaktid Juhtmete graafik | Vahetamise näide |
2-poolus | 2 |
|
|
4-poolus | 4 |
|
|
4-pooluseline sisendi ja väljundiga peal | 4T |
|
|
4-pooluseline sisendi ja väljundiga põhjaga | 4B |
|
|
4-pooluseline sisendiga ülemine Väljund alumine | 4S |
|
|
