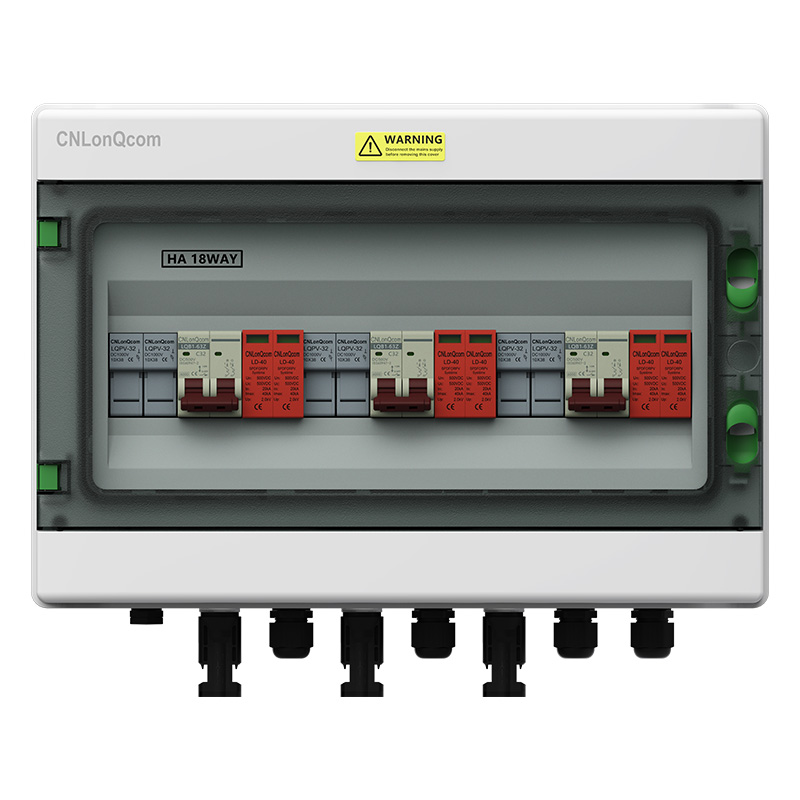

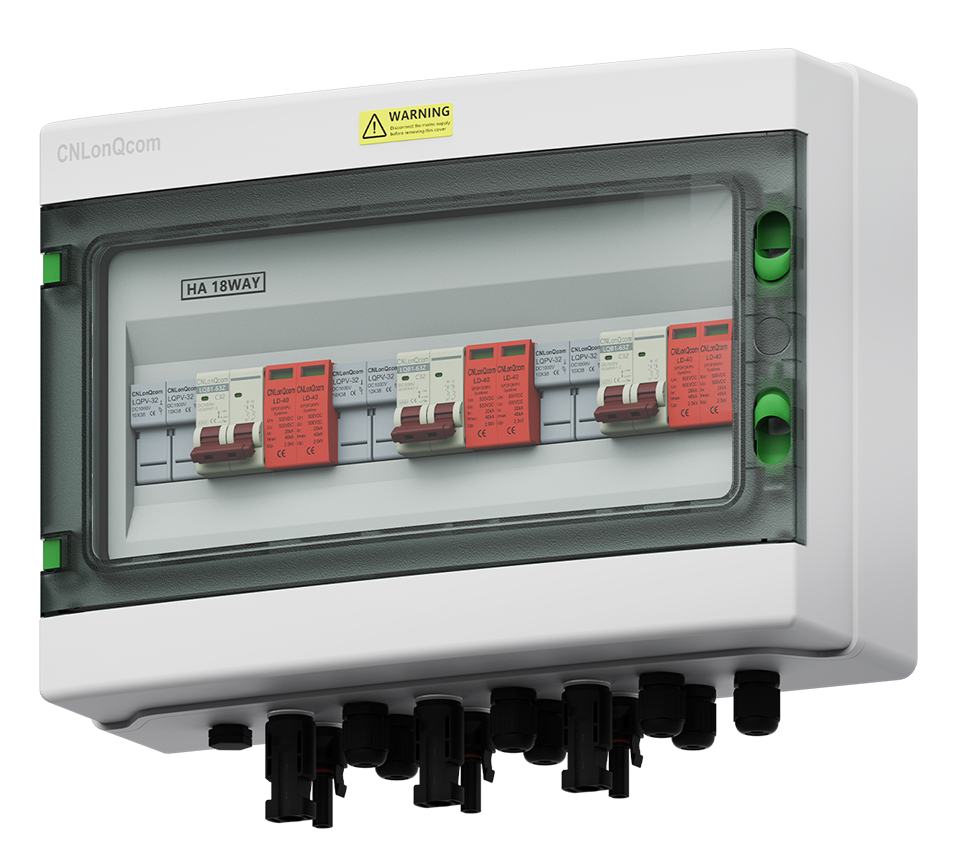

PV Combiner Box 3 3 in DC500V

CNLONQCOM IP65 PV Combiner Box 3 3 in DC500V/600V/800 V koos kaitselüliti ja Surge Lightning Protectioniga ning sulanduge päikesepaneelide DC -süsteemide, RV, kodude, paatide jaoks
● Nimetatud pinge: DC500V/600V/800 V
● Nimivool: 6/10/16/25/25/30/50/50/63a
● String: 3in 3out
● Maksimaalne sisendvool stringi kohta: 6/10/16/20/25/30A
● Maksimaalne väljundvool stringi kohta: 6/10/16/25/25/30/50/63a
● Pistik: MC-4 või PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Eluasemematerjal: PC+ABS
● Sertifikaat: CE, IP65, ROHS, ISO9001

Mudel:LQX H3/3B.18 DC500V/600V/800V

Saada päring

Tootekirjeldus

Tehnilised andmed
Mudel	LQX H3/3B.18 DC500V/600V/800 V
Tüüp	MCB ja SPD ja kaitsme
Keeld	3 3 sisse
Nimite pinge UE (V)	DC500/600/800
Maksimaalne sisendvool stringi kohta (a)	15/20/25/30 Valikuline
Maksimaalne väljundvool stringi kohta (a)	32/40/50/63 Valikuline
Kvaliteeditunnistus	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standard	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniatuurne kaitselüliti (MCB)		Surgekaitse (SPD)
Raami kraadi hinnatud vool (A)	63	In (8/20) USA (Ka)	20
Hinnatud vool punktis a	32/40/50/63 Valikuline	Imax (8/20) USA (Ka)	40
Nimite pinge UE (V)	DC500/600/800	Nimite pinge UE (V)	DC500/600/800
Ninte isolatsioonipinge UI (V)	DC1000	Pingekaitsetase (KV)	2,0/2,5
Impulss talub pinge UIMP -i (KV)	4	Postid	2p
Rikkumisvõime ICU (KA)	6	Eluasemematerjal	Pa
Käivitusvõimsus LCS (LCU)	75%	Kiibi paksus (mm)	6
Kõvera tüüp	C	Kaitsma
Postid	2	Hinnatud vool punktis a	15/20/25/30 Valikuline
Juhtmerežiim	Pole polaarsust, ülalt ja alt välja või altpoolt sisse ja ülalt sisse ja välja	Nimite pinge UE (V)	DC1000
Eluasemematerjal	Pa	Postid	2p
Juhtmaterjal	Vask	Kaitsme suurus (mm)	10*38
Mehaaniline elu (maksimaalne)	20000	Eluasemematerjal	Pa
Elektrielu (maksimaalselt)	6000	Keskkond
Eelinstalleeritud PV-kaabel		Töötemperatuur	-25 ℃ kuni +60 ℃
Kaabli läbimõõt	4 ~ 25mm	Niiskus	≤95%
Maksimaalne pinge (V)	1000 ~ 2000	Kõrgus	2000m
Maksimaalne vool (a)	10 ~ 200	Paigaldus	Seina kinnitus
Korpused
Materiaalne	PC+ABS
Kaitsetase	Ip65
Löögi kaitsetase	IK10
Sisend- või väljundpistik	PG või PV -pistikud

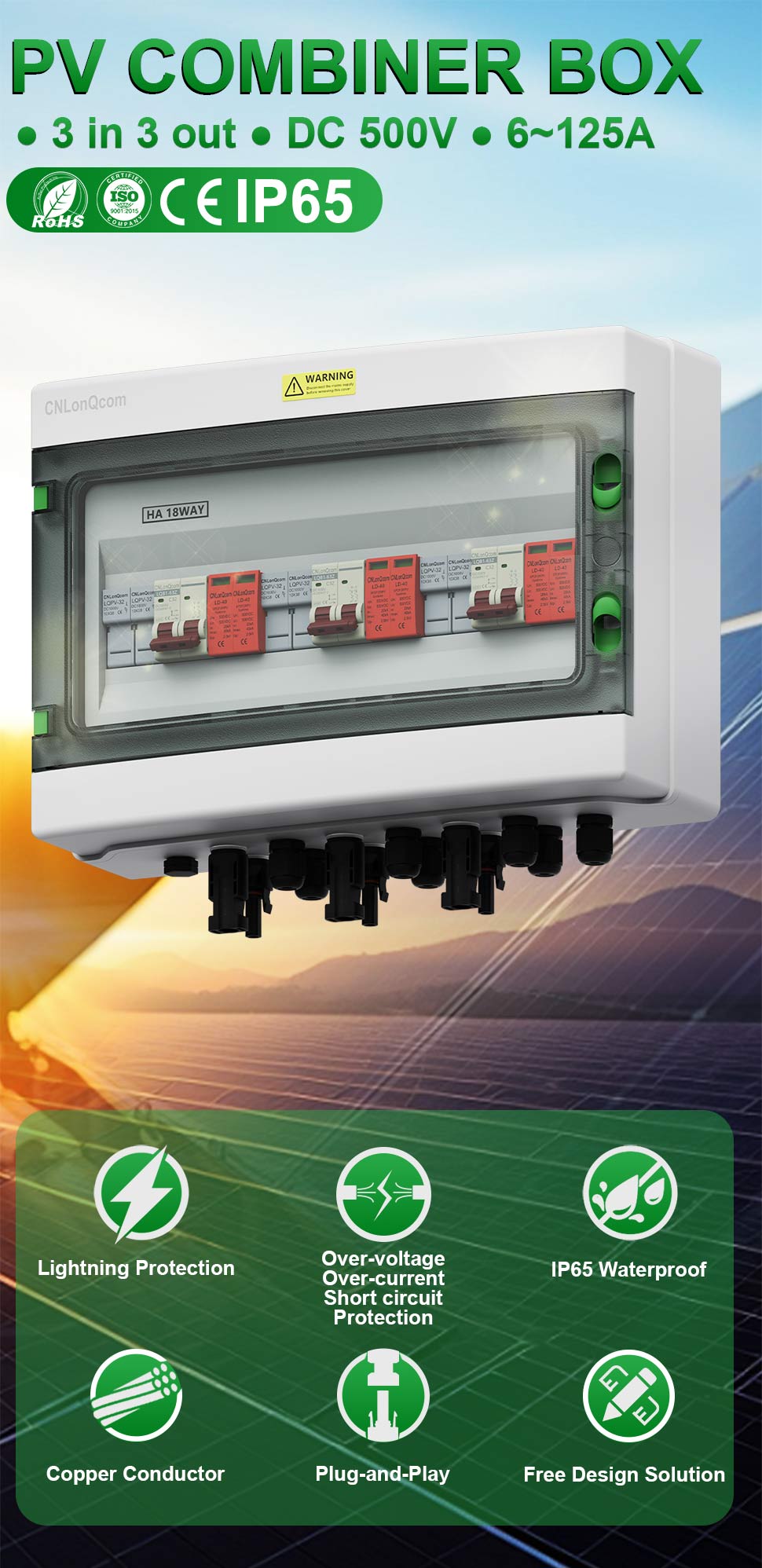

PV -kombineerimiskast

● 3 sisse 3 sisse ● DC 500V/600V/800V ● 6 ~ 125A

Ip65

Välgukaitse
Ülepinge
Ülevoolu
Lühisaal
Kaitse
IP65 veekindel
Vaskjuht
Pistikmäng
Tasuta disainilahendus

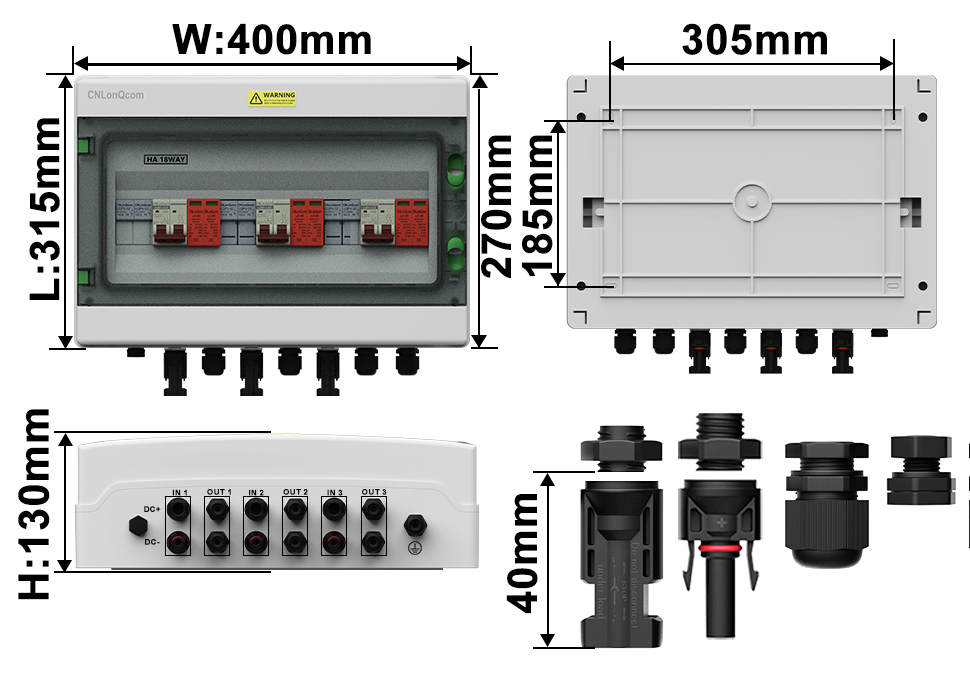

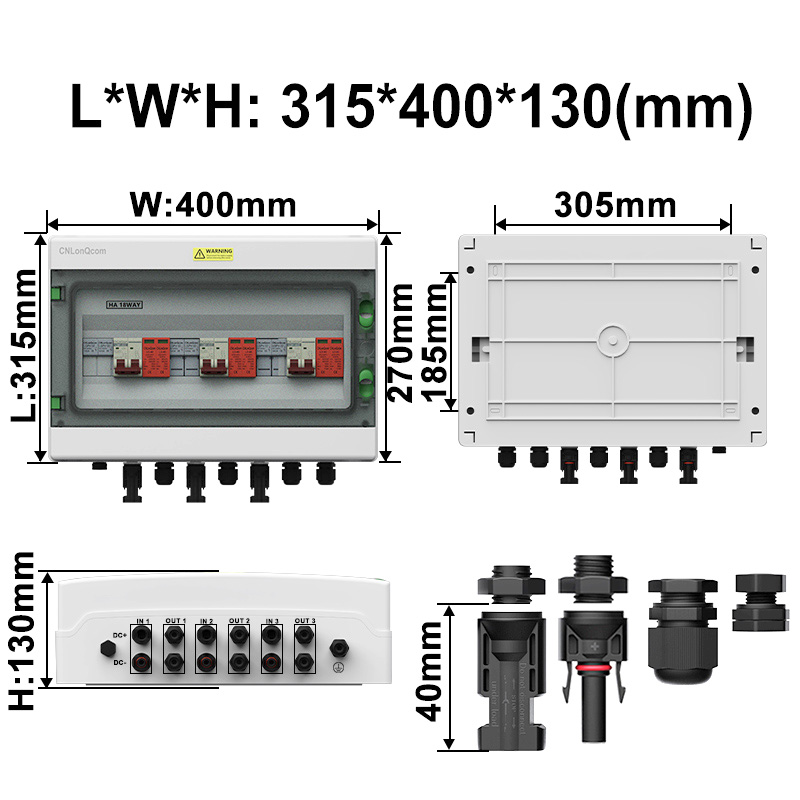

Suurus

LwH: 315400130 (mm)

Meelerahu mehaaniliselt täiendatud krimmimisprotsess

Näpunäide:
MC-4 pistikute installimisel on eelinstalleeritud kaablid, PG -pistikud pole
②PRE-ga ühendatud kaabel vaikimisi vastavalt nimivoolu läbimõõdule 4 ~ 20mm²muutus või vastavalt kliendi nõuetele

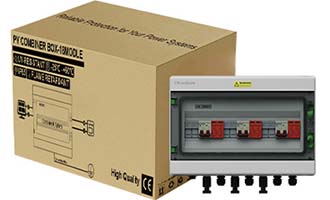

Kindel pakend

1Toode sisekastis

5-kihiline gofreeritud eriti kõva

2Väljalülituskast

5-kihiline gofreeritud eriti kõva

3Tarnimine

Kiire saadetis

Mudel	Keeld	Sisekast (PCS/cm)	Väljalülituskast (CM)	Qty (PCS)	G.W. (KGS)
LQX 3/2B.18 DC500V	3 3 sisse	1/4234,517,5	453657	3	15

Täielikult sertifitseeritud

Bränditud allikatootjad kõrge kvaliteediga ja madala hinnaga

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
Kast:ZRC231205XY-LVD-C1
Kaitse:OP221014.WLNCO75
Pistik:SP1001GZ2204569

Näpunäide. Lisateabe saamiseks võtke meiega ühendust

Installimine ja juhtmestik

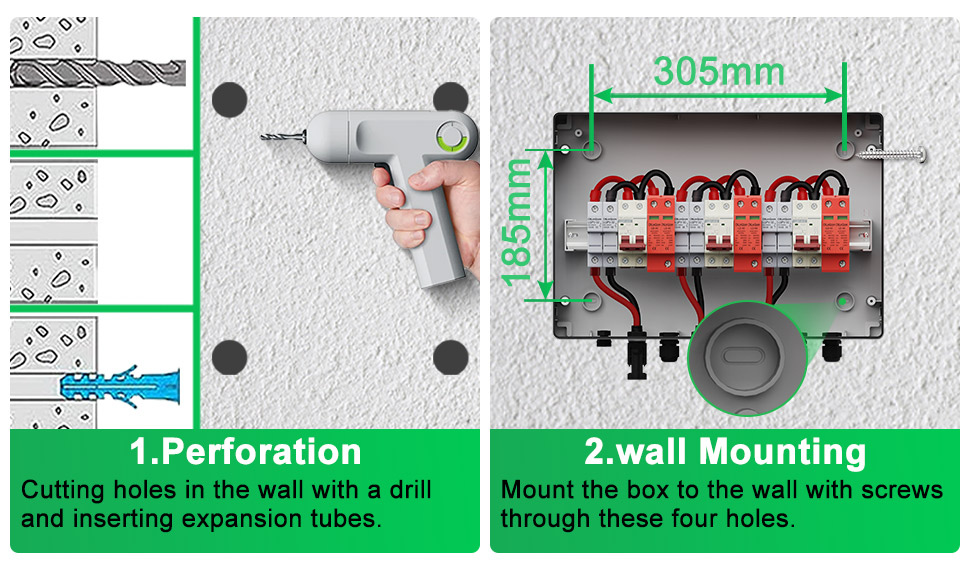

Paigaldus

1.perfoteratsioon

Seina aukude lõikamine harjutusega ja laienemistorude sisestamine.

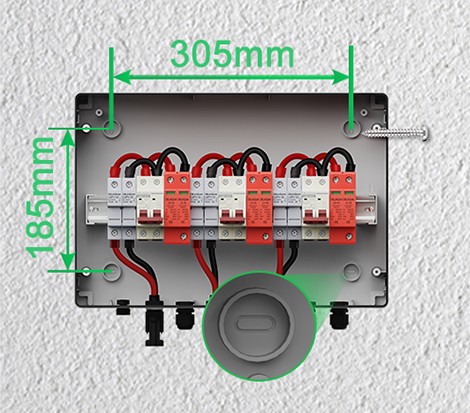

2. seina kinnitamine

Paigaldage kast kruvidega seinale läbi nende nelja augu.

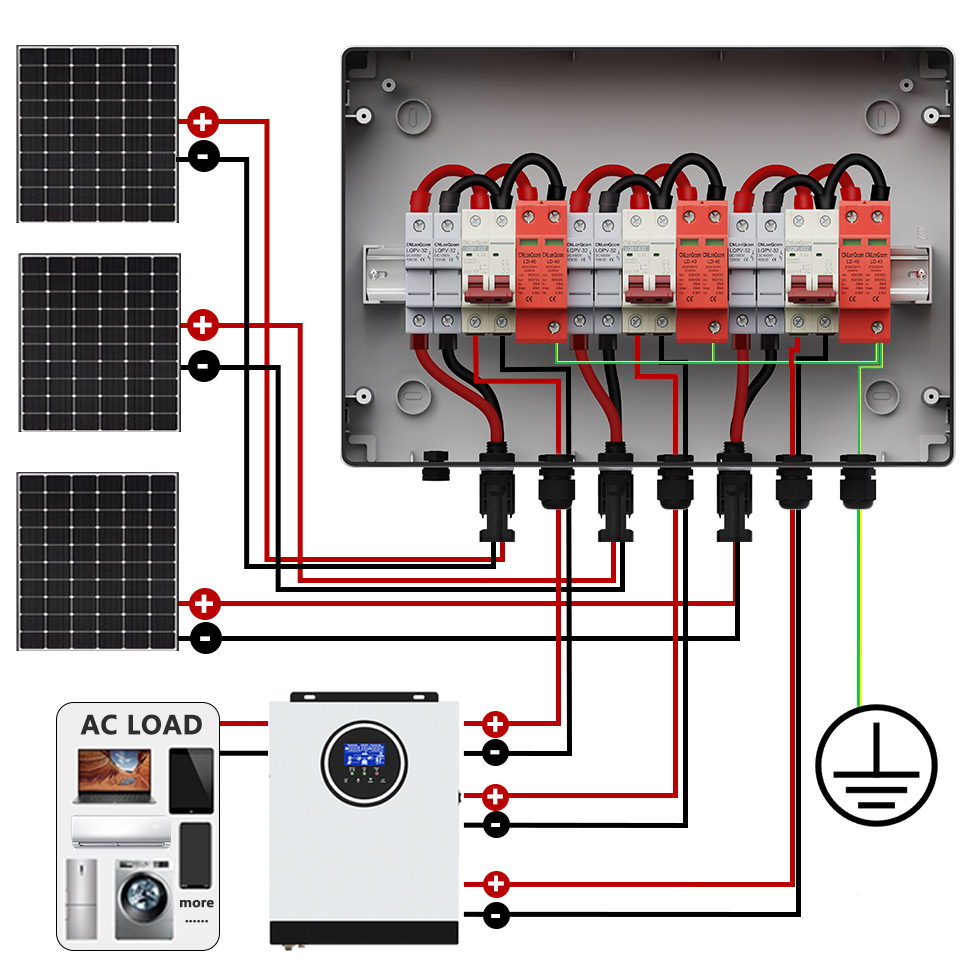

3 -st 3 -st juhtmestik

Toote üksikasjad

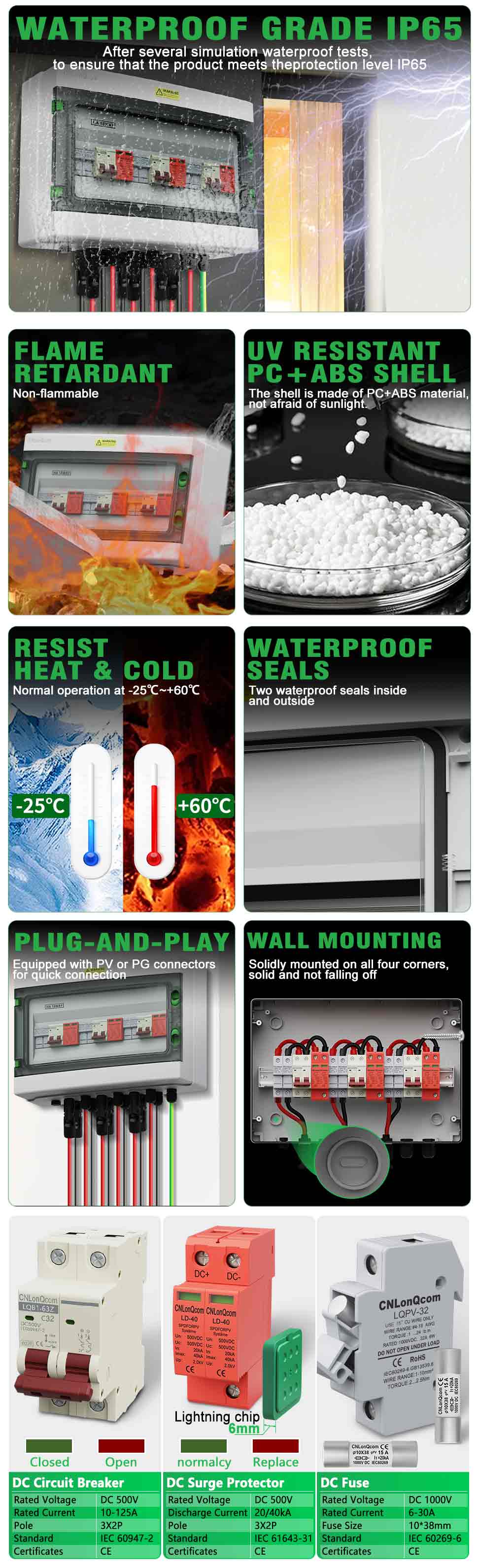

Veekindel klass IP65

Pärast mitut simulatsiooni veekindlaid teste,
Tagamaks, et toode vastab kaitsetasemele IP65

Leek
Aeglustav

Mittetäielik
UV -vastupidav
PC+ABS Shell

Kest on valmistatud pc+abs materjalist,
ei karda päikesevalgust.
Vastu pidama
Kuumus ja külm

Normaalne töö temperatuuril -25 ° C ~+60 ° C

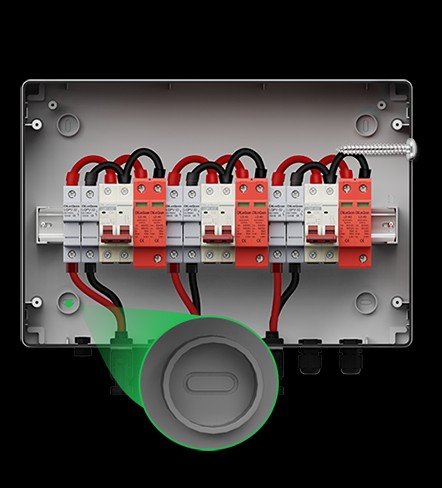

Veekindel
Plommid

Kaks veekindlat tihendit sees
ja väljas
Pistikmäng

Varustatud PV- või PG -pistikutega
Kiire ühenduse loomiseks
Seina kinnitus

Kõigile neljale nurgale kindlalt paigaldatud,
kindel ja ei kuku maha

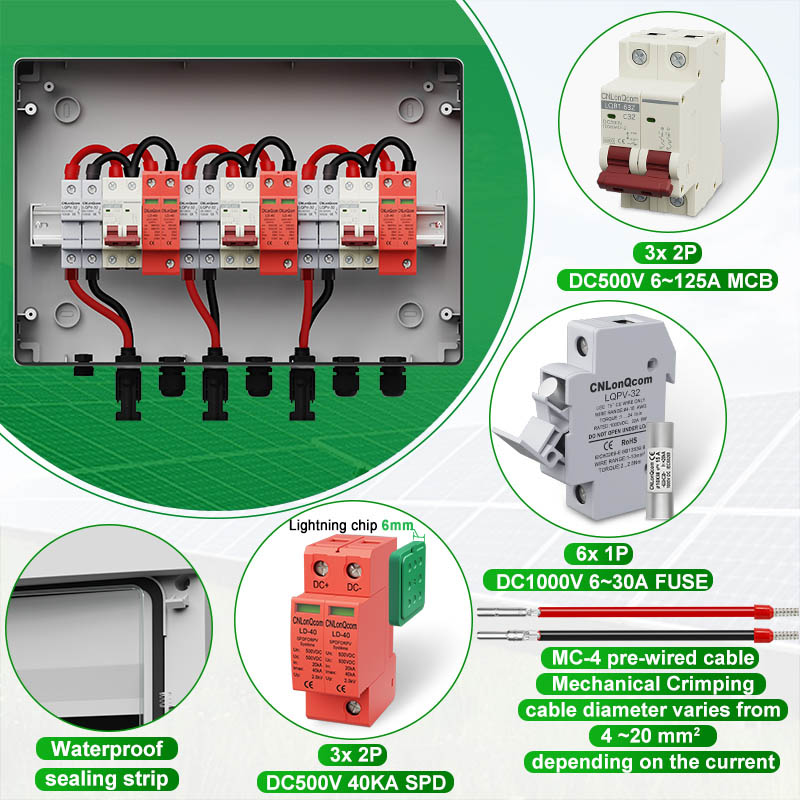

DC kaitselüliti

Hinnatud pinge	DC 500V
Hinnatud vool	10 ~ 125A
Poolus	3x2p
Standard	IEC 60947-2
Sertifikaadid	CE

Alalisvoolukaitse

Hinnatud pinge	DC 500V
Tühjendusvool	20/40ka
Poolus	3x2p
Standard	IEC 61643-31
Sertifikaadid	CE

Alalisvoolu kaitsme

Hinnatud pinge	DC 1000V
Hinnatud vool	6-30A
Kaitsme suurus	10*38mm
Standard	IEC 60269-6
Sertifikaadid	CE

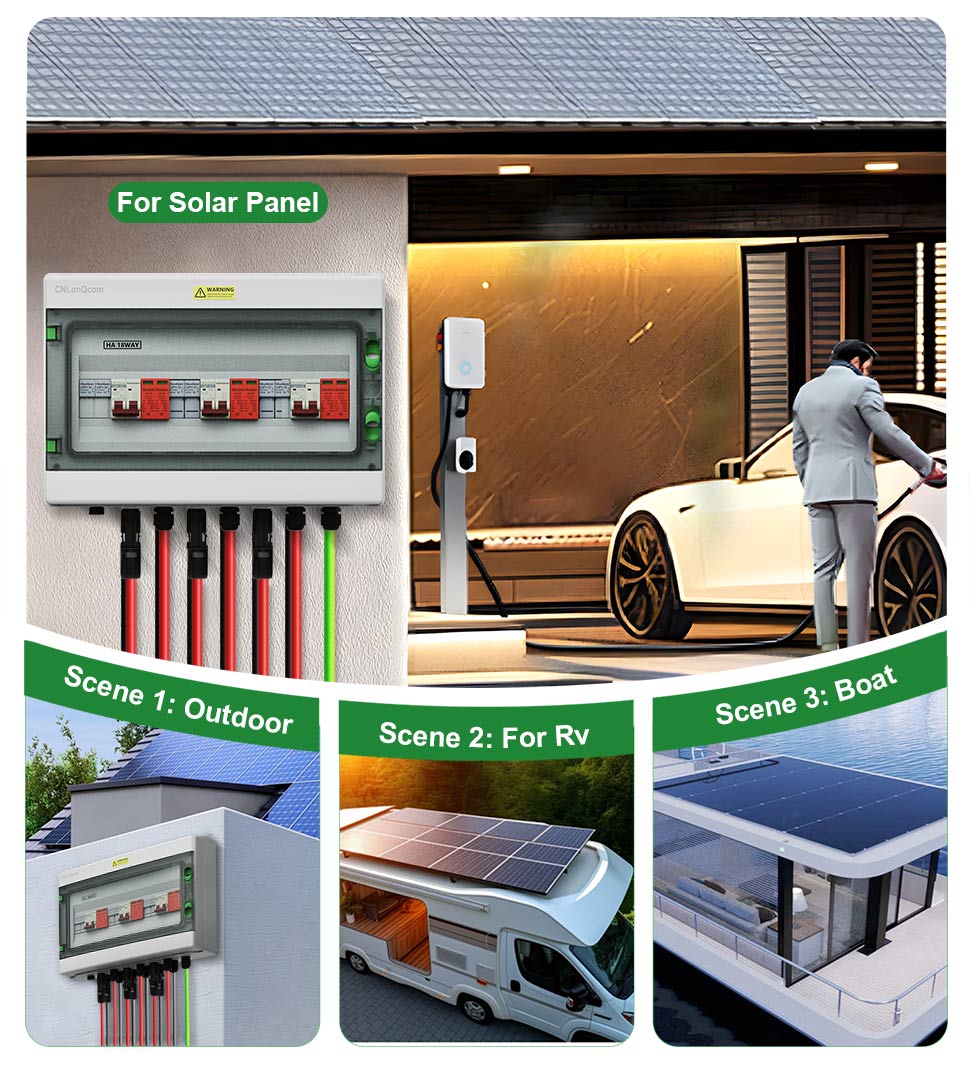

Rakenduse stsenaarium10

CNLONQCOMI HA -SERIA PLAST PV COMMINAT 3 -st 3 -st 3 -st Out DC500V -l on PC+ABS veekindel ümbris suletud konstruktsiooniga, ülekoormuse kaitse, lühise kaitse, ülepinge kaitse, tolm, niiskuse ja välk.

HA -seeria plastist PV -kombineerimiskasti sisemised komponendid 3 -st 3 -st DC500V/600V/800 V on 2p MCB, 2P SPD ja 2P kaitsmed, mis on valmistatud PA kestast.

SPD -mooduleid ja kaitsme südamikke saab kiiresti asendada ilma kahjustuste korral katte eemaldamata.

CNLONQCOMI HA-SERIA PLAST PV COMMINAT 3 3 IN 3 OUT DC500V/600V/800 V kasutatakse peamiselt PV-süsteemide kaitseks ja neid kasutatakse sageli võrguvälistes või võrega ühendatud süsteemides. Nagu PV -paneelid, RV, paat, välistingimustes PV, majapidamine jne.

PV Combiner Box 3 3 Out DC500V/600V/800V kaitseb tõhusalt muundureid ja päikesepaneele kahjustuste eest ja saadab tulelt.
