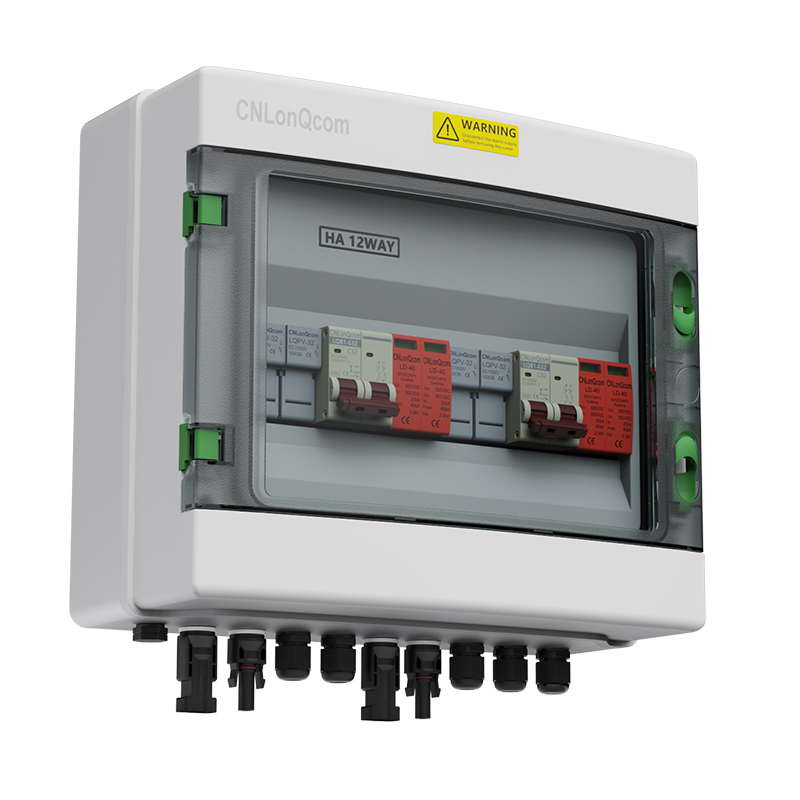

PV -kombineerimiskast 2 2 -ga DC500V

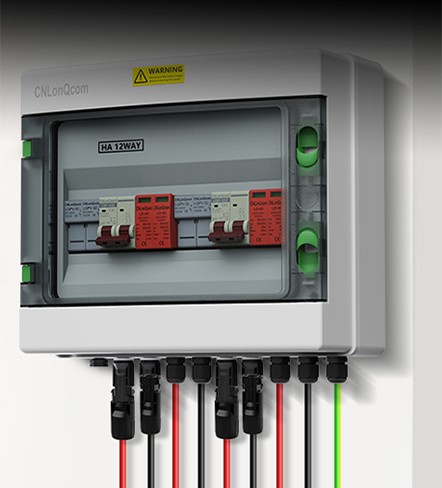

CNLONQCOM IP65 PV COMMININE 2 -KASK 2 IN 2 OUT DC500V/600V/800 V koos kaitselüliti ja Surge Lightning Protectioniga ning sulanduge päikesepaneeli DC -süsteemide, RV, kodud, paatide jaoks
● Nimetatud pinge: DC500V/600V/800 V
● Nimivool: 6/10/16/25/25/30/50/50/63a
● String: 2in 2out
● Maksimaalne sisendvool stringi kohta: 6/10/16/20/25/30A
● Maksimaalne väljundvool stringi kohta: 6/10/16/25/25/30/50/63a
● Pistik: MC-4 või PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Eluasemematerjal: PC+ABS
● Sertifikaat: CE, IP65, ROHS, ISO9001

Mudel:LQX H2/2B.12 DC500V/600V/800V

Saada päring

Tootekirjeldus

Tehnilised andmed
Mudel	LQX H2/2B.12 DC500V/600V/800 V
Tüüp	MCB ja SPD ja kaitsme
Keeld	2 sisse 2 välja
Nimite pinge UE (V)	DC500/600/800
Maksimaalne sisendvool stringi kohta (a)	10/10/20/20/25/30 Valikuline
Maksimaalne väljundvool stringi kohta (a)	10/10/20/25/32/40/50/63 Valikuline
Kvaliteeditunnistus	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standard	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniatuurne kaitselüliti (MCB)		Surgekaitse (SPD)
Raami kraadi hinnatud vool (A)	63	In (8/20) USA (Ka)	20
Hinnatud vool punktis a	10/10/20/25/32/40/50/63 Valikuline	Imax (8/20) USA (Ka)	40
Nimite pinge UE (V)	DC500/600/800	Nimite pinge UE (V)	DC500/600/800
Ninte isolatsioonipinge UI (V)	DC1000	Pingekaitsetase (KV)	2,0/2,5
Impulss talub pinge UIMP -i (KV)	4	Postid	2p
Rikkumisvõime ICU (KA)	6	Eluasemematerjal	Pa
Käivitusvõimsus LCS (LCU)	75%	Kiibi paksus (mm)	6
Kõvera tüüp	C	Kaitsma
Postid	2	Hinnatud vool punktis a	10/10/20/20/25/30 Valikuline
Juhtmerežiim	Pole polaarsust, ülalt ja alt välja või altpoolt sisse ja ülalt sisse ja välja	Nimite pinge UE (V)	DC1000
Eluasemematerjal	Pa	Postid	2p
Juhtmaterjal	Vask	Kaitsme suurus (mm)	10*38
Mehaaniline elu (maksimaalne)	20000	Eluasemematerjal	Pa
Elektrielu (maksimaalselt)	6000	Keskkond
Eelinstalleeritud PV-kaabel		Töötemperatuur	-25 ℃ kuni +60 ℃
Kaabli läbimõõt	4 ~ 25mm	Niiskus	≤95%
Maksimaalne pinge (V)	1000 ~ 2000	Kõrgus	2000m
Maksimaalne vool (a)	10 ~ 200	Paigaldus	Seina kinnitus
Korpused
Materiaalne	PC+ABS
Kaitsetase	Ip65
Löögi kaitsetase	IK10
Sisend- või väljundpistik	PG või PV -pistikud

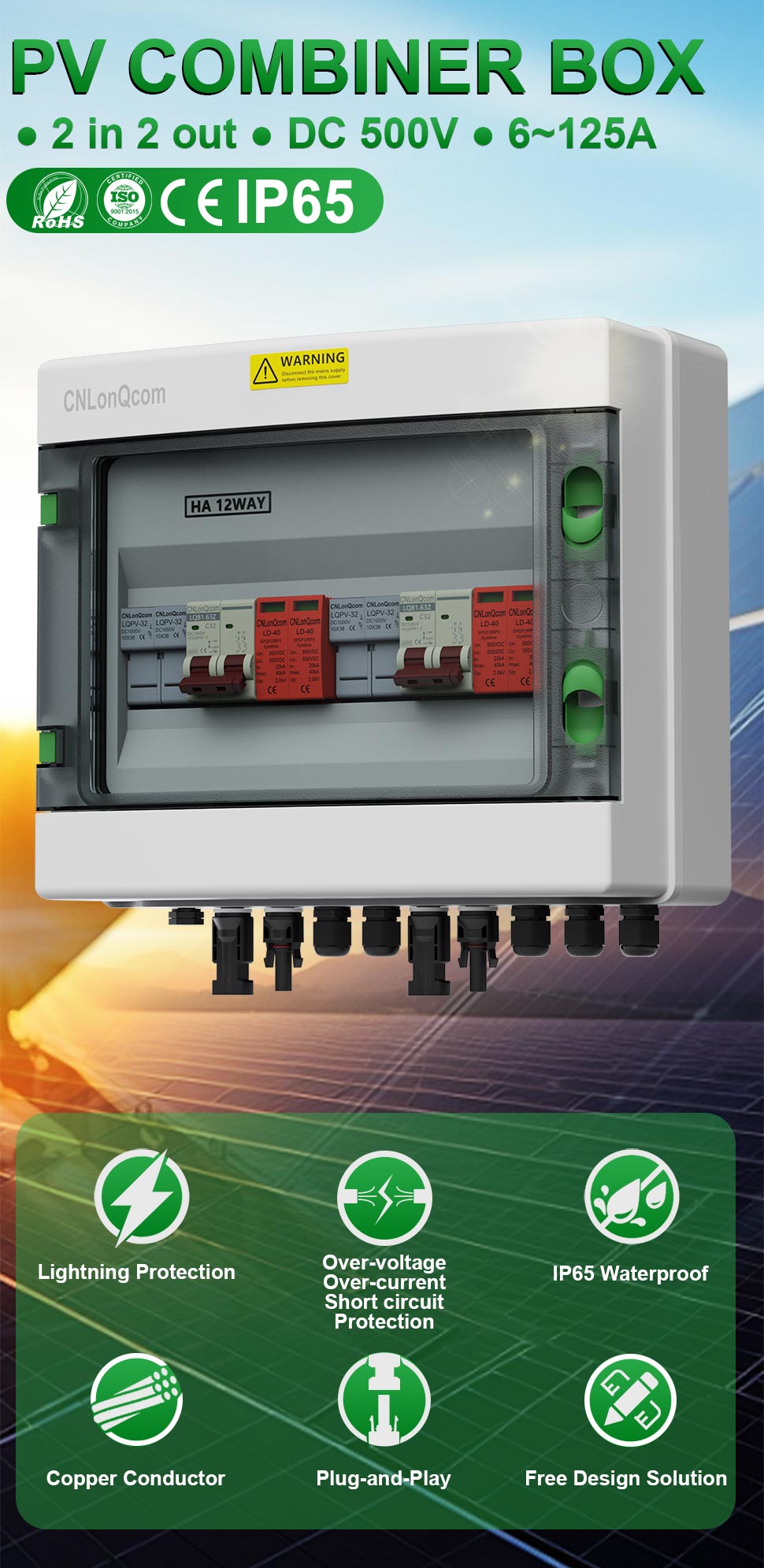

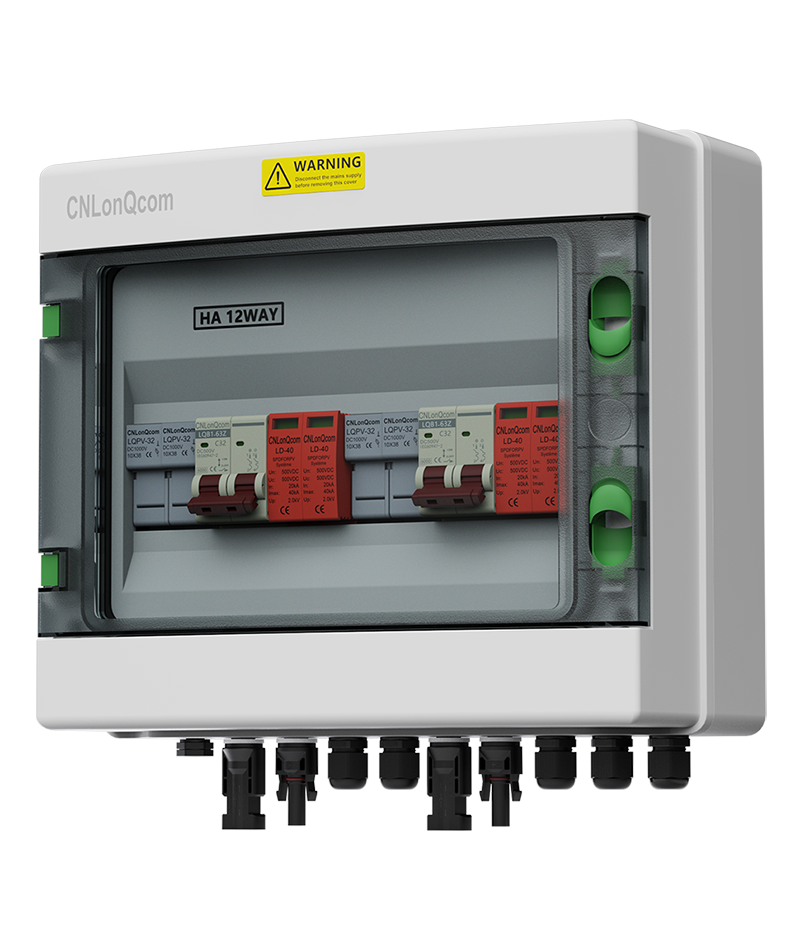

PV -kombineerimiskast

● 2 sisse 2 sisse ● DC 500V/600V/800V ● 6 ~ 125A

Ip65

Välgukaitse
Ülepinge
Ülevoolu
Lühisaal
Kaitse
IP65 veekindel
Vaskjuht
Pistikmäng
Tasuta disainilahendus

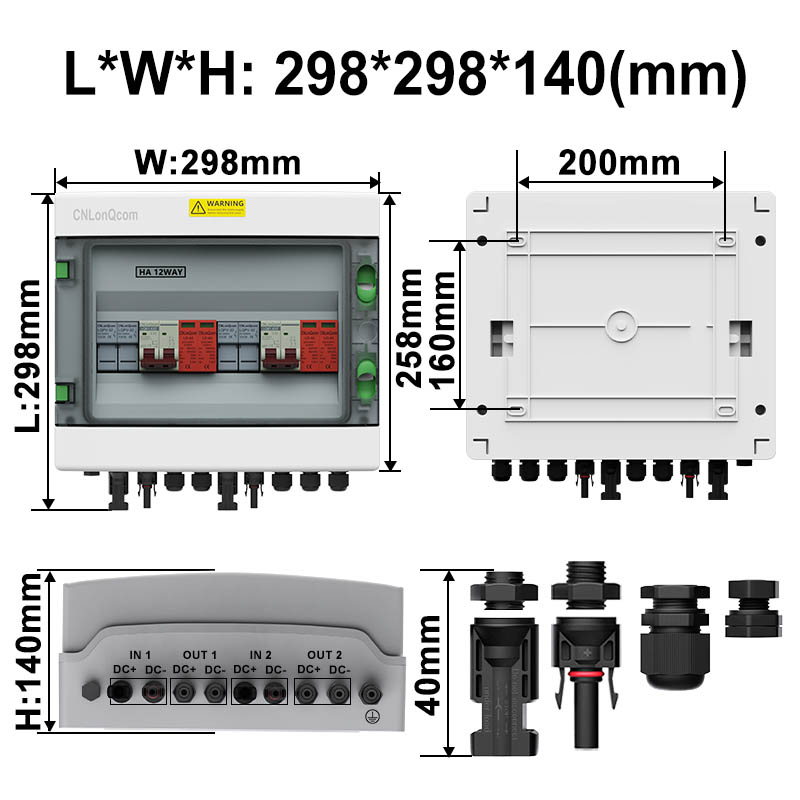

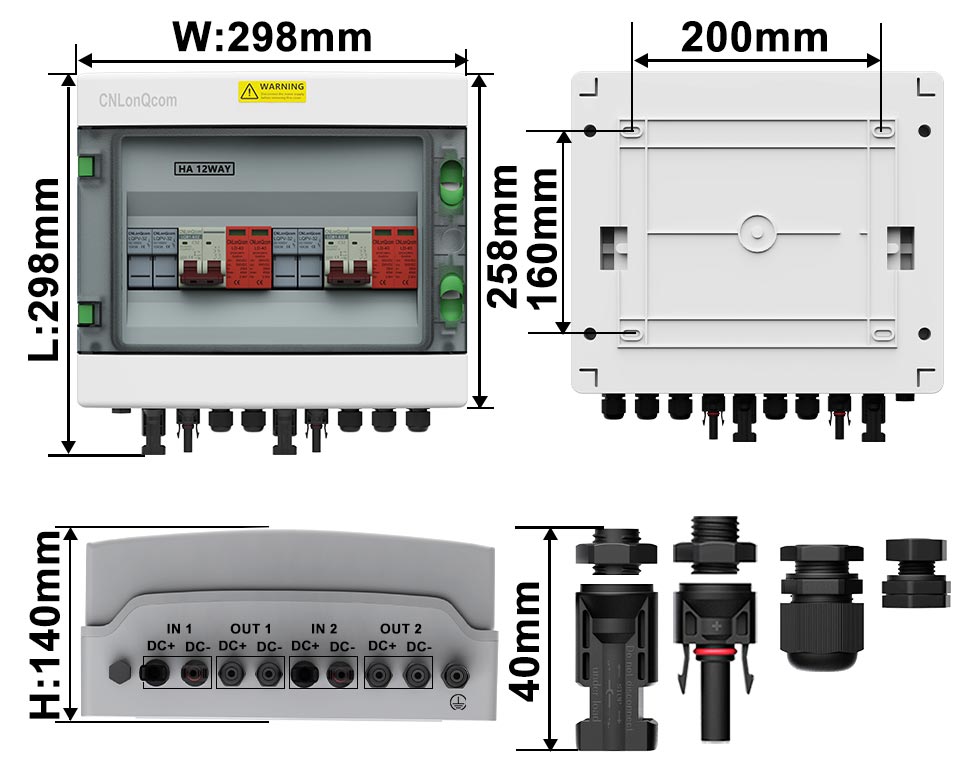

Suurus

LwH: 298298140 (mm)

Meelerahu mehaaniliselt täiendatud krimmimisprotsess

Näpunäide:
MC-4 pistikute installimisel on eelinstalleeritud kaablid, PG -pistikud pole
②PRE-ga ühendatud kaabel vaikimisi vastavalt nimivoolu läbimõõdule 4 ~ 20mm²muutus või vastavalt kliendi nõuetele

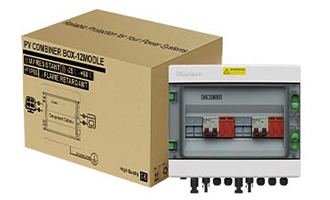

Kindel pakend

Kahjustatud kaupade asendamine

1Toode sisekastis

5-kihiline gofreeritud eriti kõva

2Väljalülituskast

5-kihiline gofreeritud eriti kõva

3Tarnimine

Kiire saadetis

Mudel	Keeld	Sisekast (PCS/cm)	Väljalülituskast (CM)	Qty (PCS)	G.W. (KGS)
LQX 2/2B.12 DC500V	2 sisse 2 välja	1/313117	5833,533,5	3	10.3

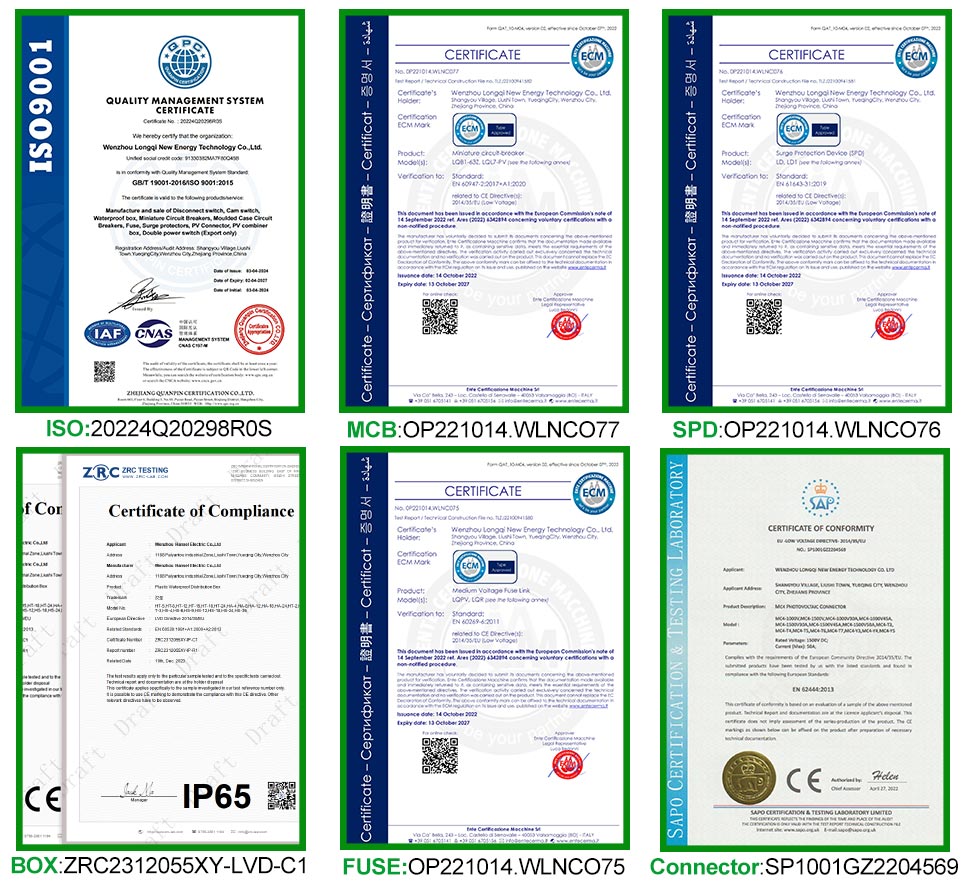

Täielikult sertifitseeritud

Bränditud allikatootjad kõrge kvaliteediga ja madala hinnaga

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
Kast:ZRC231205XY-LVD-C1
Kaitse:OP221014.WLNCO75
Pistik:SP1001GZ2204569

Näpunäide. Lisateabe saamiseks võtke meiega ühendust

Installimine ja juhtmestik

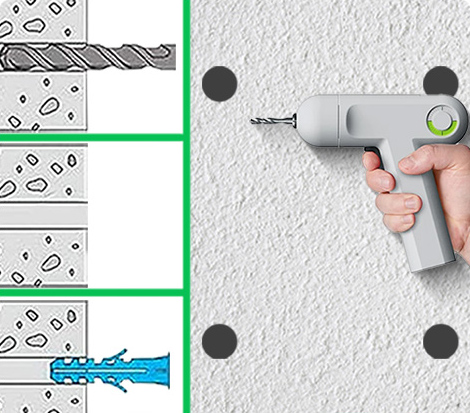

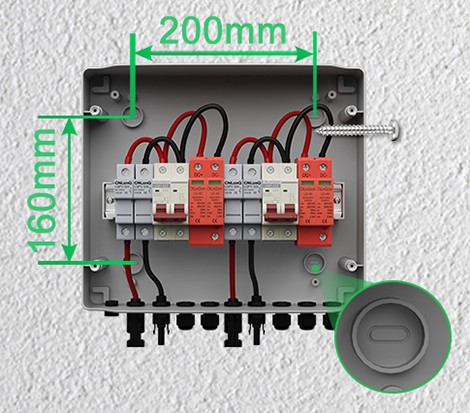

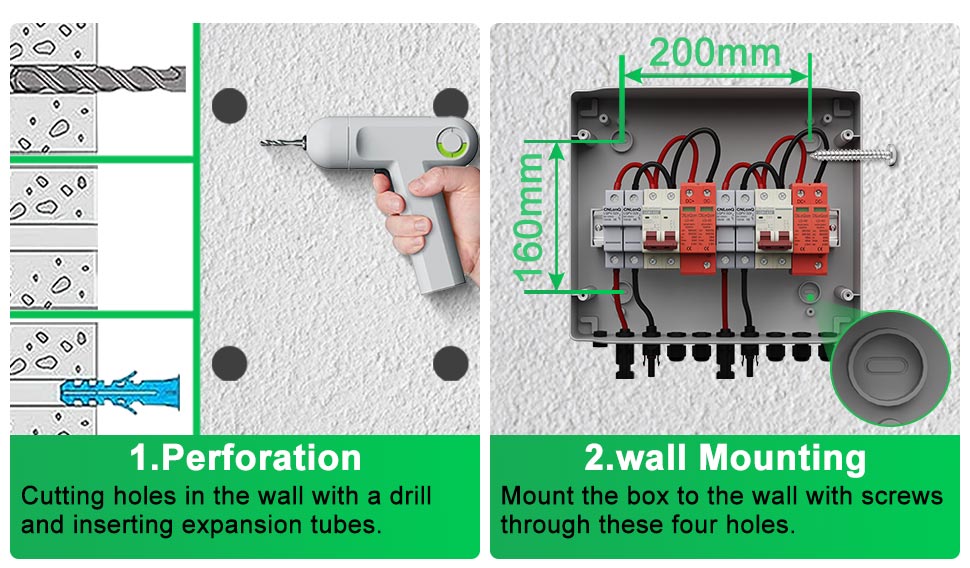

Paigaldus

1.perfoteratsioon

Seina aukude lõikamine harjutusega ja laienemistorude sisestamine.
2. seina kinnitamine

Paigaldage kast kruvidega seinale läbi nende nelja augu.

2 -s 2 -sisse juhtmestik

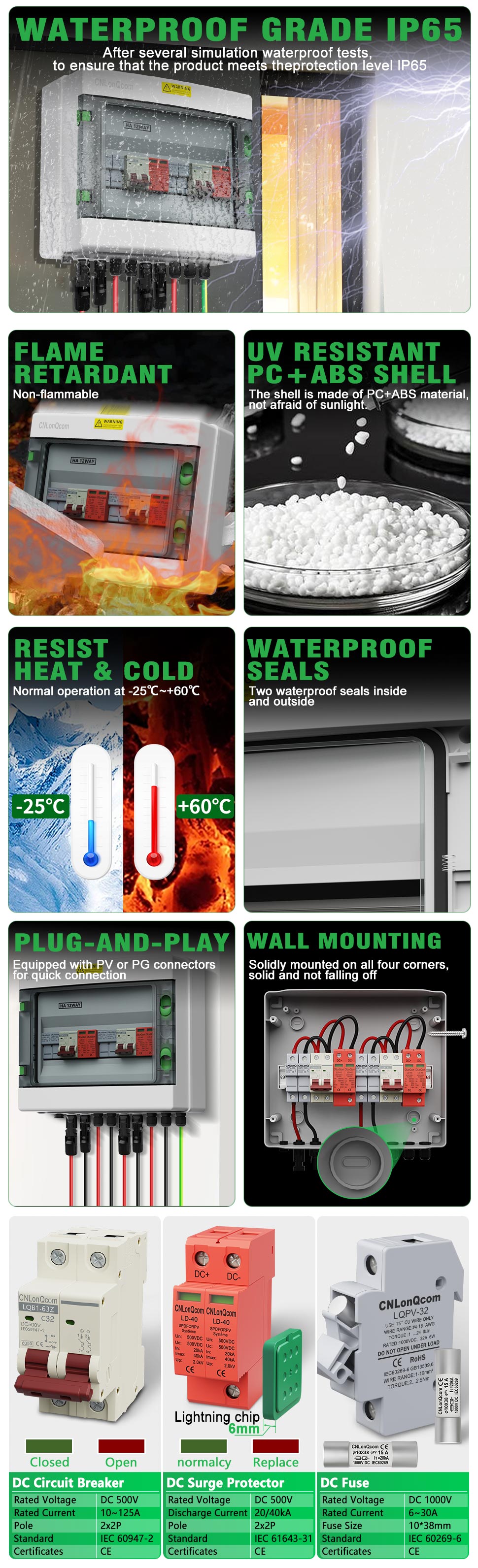

Toote üksikasjad

Veekindel klass IP65

Pärast mitut simulatsiooni veekindlaid teste,
Tagamaks, et toode vastab kaitsetasemele IP65

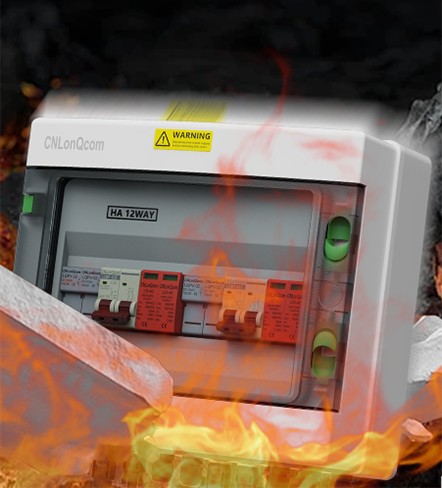

Leek
Aeglustav

Mittetäielik
UV -vastupidav
PC+ABS Shell

Kest on valmistatud pc+abs materjalist,
ei karda päikesevalgust.
Vastu pidama
Kuumus ja külm

Normaalne töö temperatuuril -25 ° C ~+60 ° C

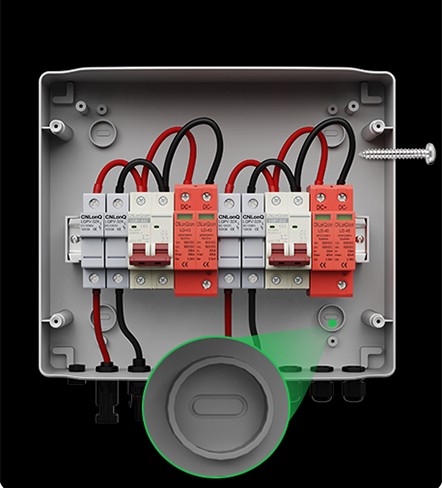

Veekindel
Plommid

Kaks veekindlat tihendit sees
ja väljas
Pistikmäng

Varustatud PV- või PG -pistikutega
Kiire ühenduse loomiseks
Seina kinnitus

Kõigile neljale nurgale kindlalt paigaldatud,
kindel ja ei kuku maha

DC kaitselüliti

Hinnatud pinge	DC 500V
Hinnatud vool	10 ~ 125A
Poolus	2x2p
Standard	IEC 60947-2
Sertifikaadid	CE

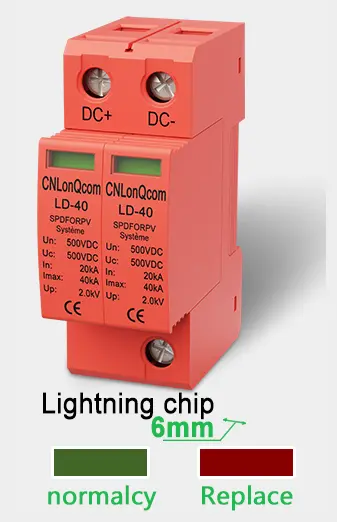

Alalisvoolukaitse

Hinnatud pinge	DC 500V
Tühjendusvool	20/40ka
Poolus	2x2p
Standard	IEC 61643-31
Sertifikaadid	CE

Alalisvoolu kaitsme

Hinnatud pinge	DC 1000V
Hinnatud vool	6-30A
Kaitsme suurus	10*38mm
Standard	IEC 60269-6
Sertifikaadid	CE

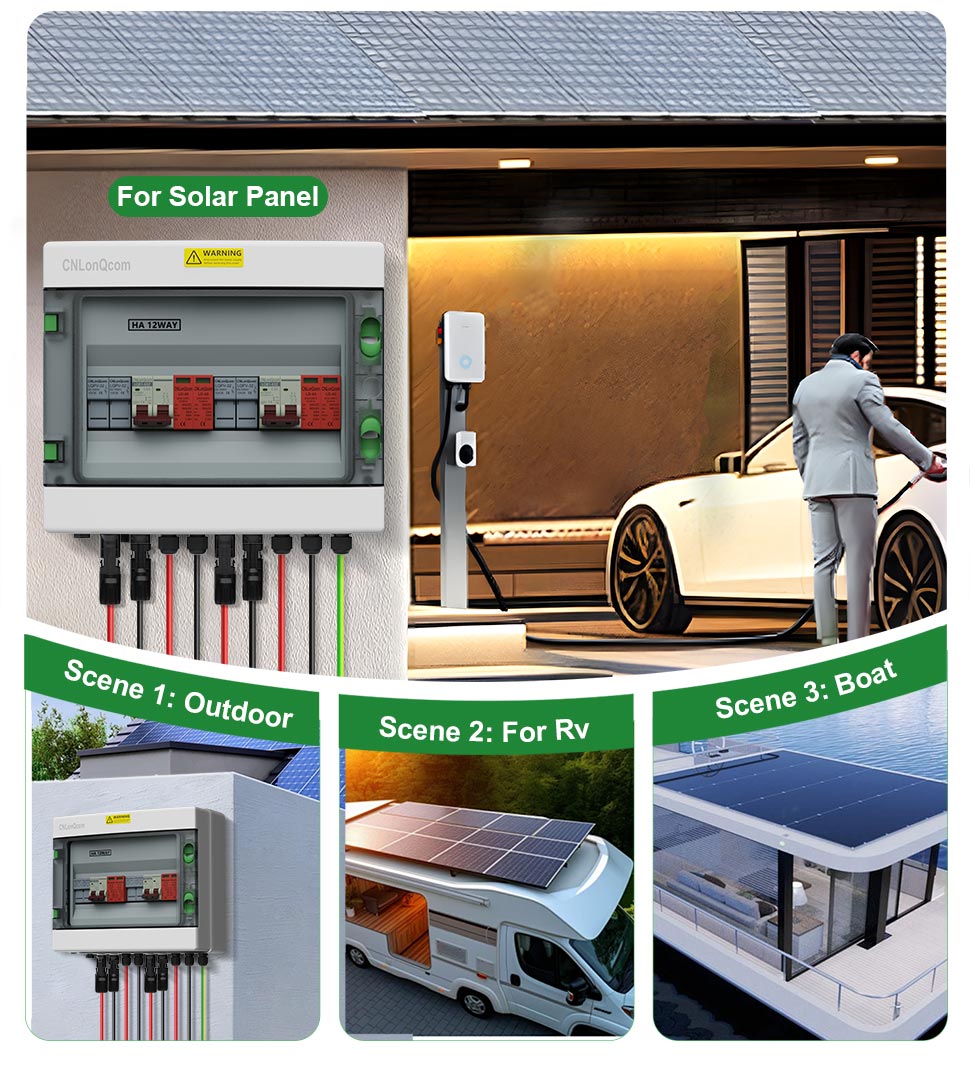

Rakenduse stsenaarium10

CNLONQCOMI HA SERIA PLAST PV COMMINE 2 -S 2 -OUT 2 -OUT OUT PC+ABS Veekindel ümbris suletud konstruktsiooniga, ülekoormuse kaitse, lühisekaitse, ülepinge kaitse, tolmu, niiskuse ja välgukaitsega.

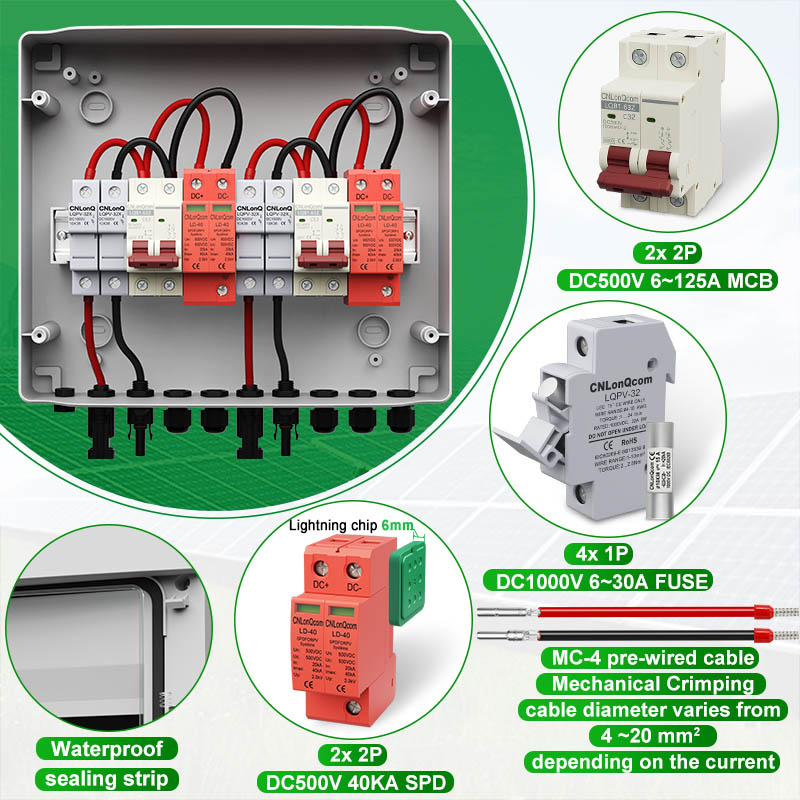

HA -seeria plastist PV -kombineerimiskasti sisemised komponendid 2 -st 2 -st DC500V/600V/800 V -ga on 2p MCB, 2P SPD ja 2P kaitsme, mis on valmistatud PA -koorest.

SPD -mooduleid ja kaitsme südamikke saab kiiresti asendada ilma kahjustuste korral katte eemaldamata.

CNLONQCOMI HA SERIA PLAST PV KOMMINAALI KOMBINE 2-s 2 OUT DC500V/600V/800 V kasutatakse peamiselt PV-süsteemide kaitseks ja neid kasutatakse sageli võrguvälistes või võrega ühendatud süsteemides. Nagu PV -paneelid, RV, paat, välistingimustes PV, majapidamine jne.

PV -kombineerimiskast 2 kahes Out DC500V -s kaitseb invertereid ja päikesepaneele tõhusalt kahjustuste ja tulelt saadab.
