Millised on alalisvoolu kombineerimiskastide kasutusstsenaariumid?

Tööpõhimõte akombineerija kasthõlmab peamiselt vooluringi ühendamist ja kaitset. Kui fotogalvaanilised moodulid genereerivad alalisvoolu, ühendatakse need kaablite kaudu kombainkarbi sisendporti. Kombinaatorikarbis olev vooluring ühendab ja jaotab selle alalisvoolu, seejärel väljastab kombineeritud alalisvoolu inverterisse või muusse seadmesse. Kombineerimisprotsessi ajal jälgib kombineerimiskast iga fotogalvaanilise stringi parameetreid, nagu vool, pinge ja võimsus, ning rakendab kaitseseadmeid lühise, pöördühenduse ja liigvoolu jaoks.

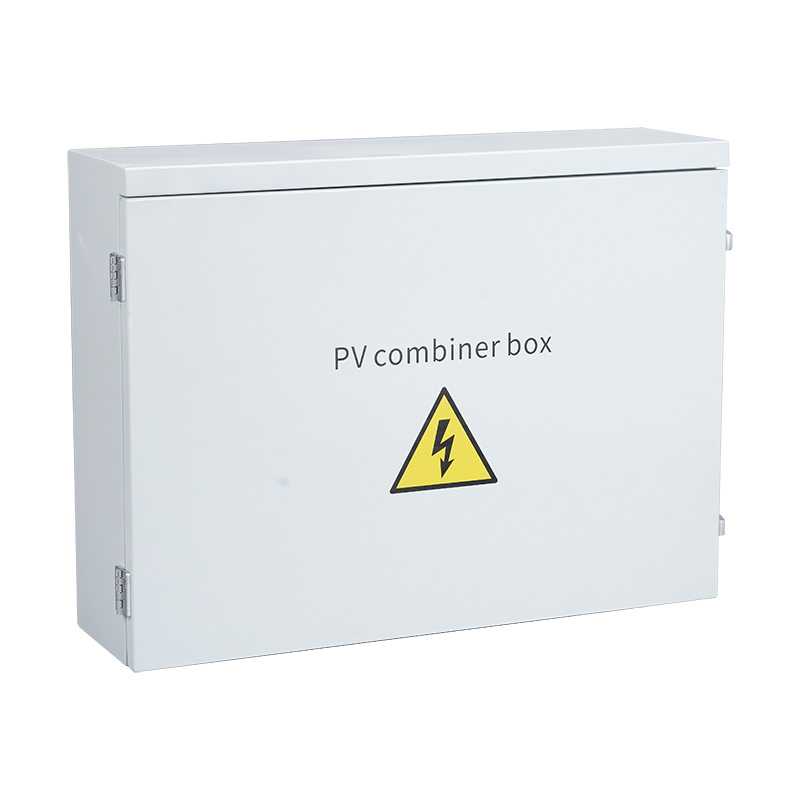

1. DC kombineerija kast

See ühendab mituDCPäikesepaneeli poolt genereeritud voolud inverteri sisendisse. Võrgule avaldatava mõju vähendamiseks ja inverteri liigsest pingest põhjustatud kahju vältimiseks kasutatakse tavaliselt mitmekanalilist paralleelühendust. Inverteri sisendi alalispinge vahemiku alusel ühendatakse teatud arv samade spetsifikatsioonidega PV-mooduleid järjestikku, et moodustada PV-moodulite jada. Seejärel ühendatakse need stringid PV-massiivi piksekaitsekombinaatori kastiga. Väljund suunatakse seejärel läbi välgupüüduri ja kaitselüliti, mis hõlbustab ühendamist järgmiste inverteritega.

2. Vahelduvvoolu kombineerija kast

Seda kasutatakse stringinverteritest koosnevate fotogalvaaniliste elektritootmissüsteemide jaoks ning see paigaldatakse inverteri vahelduvvoolu väljundi poole ja võrgu ühenduspunkti/koormuse vahele. See on varustatud sisendkaitselülitite, väljundkaitselülitite, vahelduvvoolu välgupiirikute ja valikuliste intelligentsete seireseadmetega (seiresüsteemi pinge, voolutugevus, võimsus, elektrienergia ja muud signaalid). Selle põhiülesanne on kombineerida mitme inverteri väljundvoolud ja kaitsta invertereid vahelduvvooluvõrgu ühenduskülje/koormuse kahjustuste eest. See toimib inverteri väljundi lahtiühendamispunktina, parandab süsteemi ohutust ning kaitseb paigaldus- ja hoolduspersonali ohutust.

Märkused kombainkarbi elektripaigaldise kohta

(1) Juhtmeid saavad kasutada ja ühendada ainult professionaalsed elektriinsenerid; töö ja juhtmestik peavad vastama riigi ja piirkonna asjakohastele standarditele;

(2) Enne seadme paigaldamistkombineerija kast, kasutage sisemiste komponentide isolatsioonikatsete tegemiseks megaohmomeetrit.

(3) Kasti komponentide paigutus ja vahekaugus peaks vastama asjakohaste eeskirjade sätetele ning tagama kasutuselevõtu, käitamise, hoolduse, kontrolli ja ohutu kasutamise nõuded.

(4) Sisend ja väljund ei saa olla tagurpidi ühendatud.

(5) Pärast PV piksekaitse ühenduskarbi ühendamist PV elektritootmissüsteemiga peaks piksekaitsekarbi maandusklemm olema usaldusväärselt ühendatud piksekaitse maandusjuhtme või siiniga.

(6) Välise juhtmestiku ühendamisel veenduge, et kruvid on kinni keeratud, et vältida juhtmestiku lõdvenemist.

(7) Mitte tuhmuv süsteemiskeem ja vajalikud teisesed ühendusskeemid tuleks kindlalt kinnitada kasti sisse või kapi uksele.

(8) Juhtmete ühendamiseks tuleks kasutada leegiaeglustavaid kaableid. Hea kontakti tagamiseks tuleks need paigutada korralikult, kaunilt ja kindlalt paigaldatud.
