Valatud korpusega kaitselülitite (MCCB) mõistmine: elektriahela ohutuse "kaitsjad"

Madalpinge elektrijaotussüsteemides on võtmeseade, mis kaitseb vaikselt vooluahela ohutust -Valatud korpuse kaitselüliti(MCCB). Erinevalt suurtest mootoritest, mis töötavad mürina või tähelepanu äratavate täppisinstrumentidega, on MCCB tänu oma tugevale kaitsevõimele ja laiale kohanemisvõimele muutunud asendamatuks "ohutuse valvuriks" sellistes stsenaariumides nagu tööstuslik tootmine, hoonete elektrisüsteemid ja uued energiarakendused. Täna uurime seda seadet mitmest dimensioonist, et paljastada saladused, kuidas see kaitseb vooluringi ohutust.

I. MCCB-de tundmaõppimine: mis need on ja mille poolest need erinevad?

Põhimõtteliselt on MCCB kaitsev elektriseade, mida kasutatakse madalpinge elektrijaotussüsteemides ja mille põhiroll on vooluahela ohutuse "kaitsja". Struktuuriliselt koosneb see peamiselt suure tugevusega isoleeritud plastkorpustest, juhtivatest kontaktidest ja väljalülitusüksustest. Isoleeritud korpus mitte ainult ei kaitse sisemisi komponente väliste häirete eest, vaid hoiab ära ka tõhusalt elektrilöögiohu.

Paljud inimesed ajavad MCCB-d segamini levinumate miniatuursete kaitselülititega (MCB), kuid nende kahe vahel on olulisi erinevusi. Võrreldes MCB-dega on MCCB-del suurem nimivool (tavaliselt vahemikus 63A kuni 1600A) ja suurem katkestusvõime, mis võimaldab neil toime tulla suure võimsusega elektriliste stsenaariumidega. Näiteks MCB-sid kasutatakse tavaliselt majapidamises kasutatavates pistikupesades ja valgustusahelates, samal ajal kui MCCB-sid kasutatakse rohkem mootorite kaitsmisel tehasetöökodades ja suurte hoonete peamiste toiteahelate kaitsmisel.

II. Põhifunktsioonide avalikustamine: kuidas kaitsevad MCCB-d vooluahela ohutust?

MCCB-de põhiväärtus seisneb "kaitses", mille saab jagada kolmeks põhifunktsiooniks, et vältida erinevatest mõõtmetest tulenevaid vooluringi rikkeriske.

Esiteks on ülekoormuskaitse. Kui voolutugevus vooluringis ületab pidevalt kaitselüliti nimivoolu – näiteks kui tehases käivitub korraga mitu seadet, mis põhjustab liigset koormust –, siis kaitselüliti sees olev bimetallriba kuumeneb ja deformeerub voolu termilise mõju tõttu. See käivitab seejärel väljalülitusmehhanismi, et vooluring kiiresti katkestada. See protsess takistab tõhusalt juhtmete isolatsioonikihi põlemist pikaajalise ülekuumenemise tõttu, peatades tulekahju tekkekohas.

Teiseks on lühisekaitse. Lühis on vooluringis üks ohtlikumaid rikkeid. Kui see juhtub, võib tohutu voolu järsk tõus seadmed läbi põletada ja isegi plahvatusi põhjustada. Siinkohal tuleb mängu MCCB elektromagnetiline väljalülitusseade: suure voolu tekitatud tugev elektromagnetiline jõud tõmbab kiiresti raudsüdamiku ligi, ajendades väljalülitusmehhanismi vooluringi millisekunditega katkestama – nagu ahela "hädapidur" –, minimeerides rikkekadusid suurimal määral.

Lisaks, sõltuvalt erinevate rakendusstsenaariumide vajadustest, saab MCCB-sid varustada täiendavate kaitsefunktsioonidega. Näiteks rikkevoolu mooduli lisamine võimaldab lekkekaitset, et vältida elektrilööke; Ülepinge/alapinge kaitsemooduli paigaldamine kaitseb täppisseadmeid pingeanomaaliatest põhjustatud kahjustuste eest, näidates täielikult selle funktsioonide paindlikkust.

III. Põhiparameetrid: "Kõvad indikaatorid" õige seadme valimiseks

MCCB-de optimaalse kaitse tagamiseks on õigete parameetrite valimine ülioluline. Järgmised põhiparameetrid määravad otseselt kindlaks, kas kaitselülitit saab kohandada konkreetsete elektriliste stsenaariumitega.

Nimivool (In) on põhiparameeter, mis viitab maksimaalsele voolule, mida kaitselüliti suudab pidevalt kanda. See peab olema täpselt sobitatud vastavalt koormusvõimsusele. Näiteks fotogalvaanilises (PV) süsteemis tuleks MCCB nimivool valida PV-massiivi väljundvoolu põhjal – see ei tohiks olla liiga väike (sagedase väljalülitumise vältimiseks) ega liiga suur (kaitseotstarbe kaotamise vältimiseks).

Katkestusvõime (Icu/Ics) on seotud rikete käsitlemise võimega, mis viitab maksimaalsele rikkevoolule, mille kaitselüliti saab ohutult katkestada. MCCB valimisel tuleb arvestada elektrijaotussüsteemi arvutatud lühisevoolu väärtusega. Kui katkestusvõime on ebapiisav, ei pruugi kaitselüliti lühisvea ajal vooluahelat tõhusalt katkestada, põhjustades selle asemel tõsisemaid ohutusõnnetusi.

Nimipinge (Ue) peab vastama vooluahela pingetasemele. Üldised hinnangud hõlmavad 220 V ühefaasilist ja 380 V kolmefaasilist pinget. Pinge mittevastavus ei mõjuta mitte ainult kaitselüliti normaalset tööd, vaid võib kahjustada ka sisemisi komponente.

Väljalülituskõver määrab kaitse tundlikkuse. Levinud kõveratüübid (B, C, D) sobivad erinevatele koormustele. Näiteks kõver C on rakendatav valgustuse ja üldiste võimsuskoormuste korral, samas kui kõver D – tugevama sisselülitusvoolu taluvusega – sobib rohkem suure käivitusvooluga seadmetele, nagu mootorid ja kompressorid.

IV. Laiaulatuslikud rakendused: "ohutustõke" tööstusest igapäevaellu

Suurepärase jõudlusega MCCB-sid kasutatakse peaaegu kõigis madalpinge toitejaotuse aspektides.

Tööstusliku elektrijaotuse valdkonnas toimivad MCCB-d tehase töökodades "ohutusjuhina", pakkudes ülekoormus- ja lühisekaitset suure võimsusega seadmetele, nagu mootorid, tootmisliinid ja suured tööpingid, tagades, et tootmisprotsesse ei katkestata vooluahela rikked.

Hoonete elektrisüsteemides – olgu see siis kaubanduskeskustes, büroohoonetes või kõrghoonetes – kasutatakse MCCB-sid sageli jaotuskarpide pealülititena või põranda elektrijaotuse kaitselülititena. Need kaitsevad kogu hoone elektriohutust ja hoiavad ära ulatuslikud elektrikatkestused või tulekahjud, mis on põhjustatud lokaalsetest vooluringi riketest.

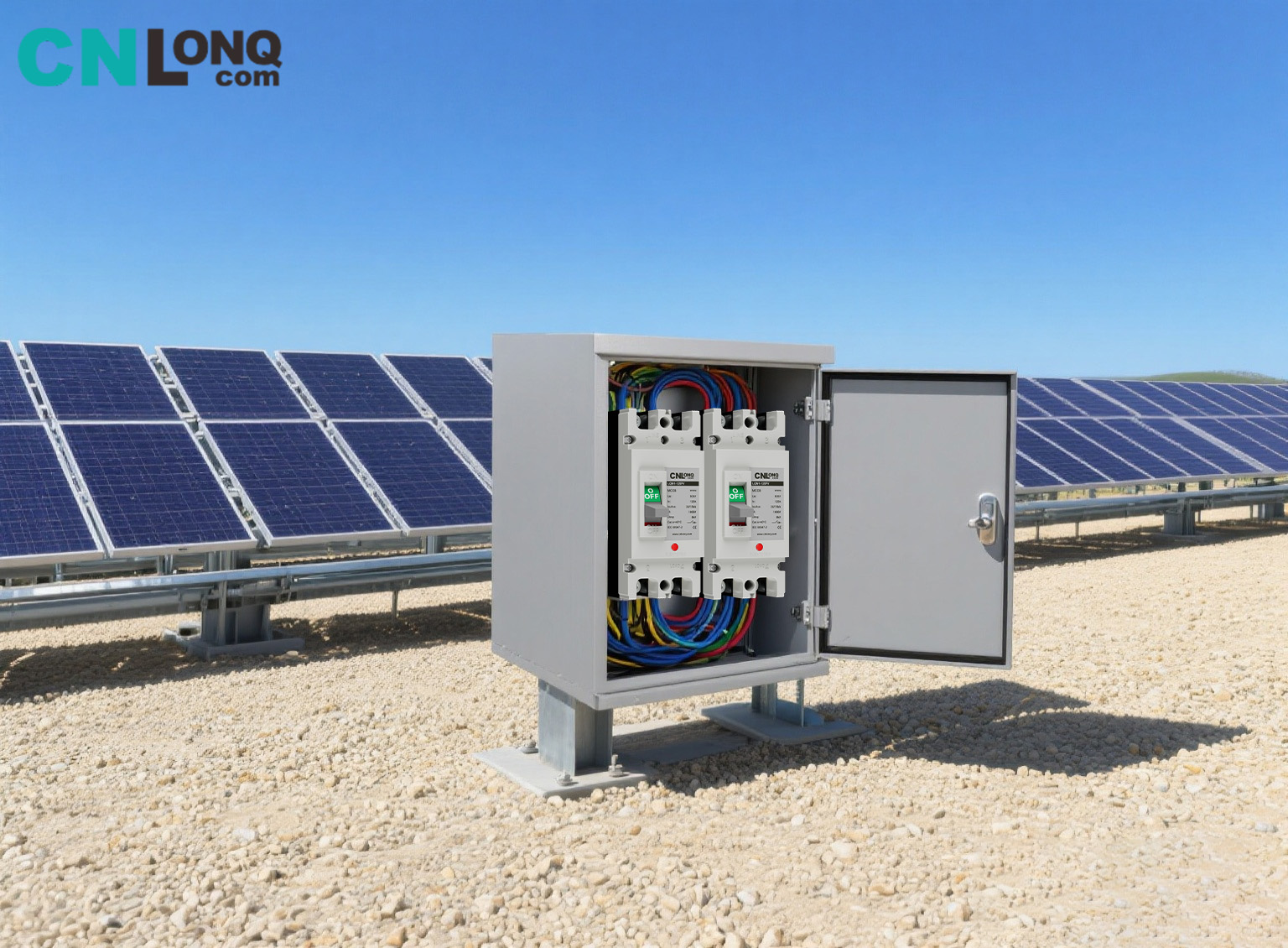

Uues energiasektoris on nende roll sama kriitiline. PV-süsteemides paigaldatakse MCCB-d kombineerija kastidesse ja inverteri poolele, et kaitsta PV-massiivide väljundahelaid; energiasalvestussüsteemides valvavad need akude vooluringe, hoides ära ohutusriske, nagu akude ülelaadimine ja lühis, ning pakkudes kaitset puhta energia rakendamisel.

Isegi suure võimsusega tsiviilotstarbelistes stsenaariumides, nagu villad ja suured elamud, võivad MCCB-d pakkuda usaldusväärset kaitset suure võimsusega kodumasinatele, nagu keskkliimaseadmed, elektrilised veesoojendid ja kogu maja veepuhastussüsteemid, lahendades tavaliste MCB-de ebapiisava nimivoolu probleemi.

V. Peamised eelised: miks on MCCB-d "eelistatud valik"?

Võrreldes teiste kaitseseadmetega on MCCB-del selged eelised - nende laialdase kasutamise peamine põhjus.

Peamine esiletõst on tugev keskkonnaga kohanemisvõime. Kõrge tugevusega isoleeritud plastikust korpus talub karmi keskkonda, nagu kõrge temperatuur, madal temperatuur, niiskus ja UV-kiirgus. Olenemata sellest, kas välielektrijaamades või keldris asuvates jaotusruumides töötavad MCCB-d stabiilselt ja neil on väiksem tõenäosus keskkonnategurite tõttu vananeda või rikki minna.

Suur töökindlus kajastub põhikomponentide täpsuses. Peamised osad, nagu väljalülitusüksused, säilitavad stabiilse täpsuse ja pikaajalisel kasutamisel on väike väärtöö või kaitse rikke oht, pakkudes pidevat kaitset vooluahela ohutuse tagamiseks.

Lihtne kasutamine ja hooldus alandab kasutusläve. Kompaktse struktuuri ja mõõduka suurusega MCCB-sid saab paigaldamise ajal ilma keerukate tööriistadeta otse integreerida erinevatesse toitejaotusseadmetesse. Igapäevane hooldus nõuab ainult regulaarset kontrolli korpuse kahjustuste või lahtiste juhtmete suhtes ning iga-aastast "tripp-nupu" käsitsi testimist – pole vaja sagedast komponentide väljavahetamist, mis vähendab oluliselt kasutus- ja hoolduskulusid.

Lisaks võimaldab hea laiendatavus MCCB-del kohaneda intelligentsete vajadustega. Lisakontaktide ja häiremoodulite lisamisega saab realiseerida selliseid funktsioone nagu kaugseire ja rikkehäire, mis vastab kaasaegsete elektrijaotussüsteemide intelligentse juhtimise nõuetele.

VI. Kasutamine ja hooldus: "Eestkostja" pikaajalise toimimise tagamine

Et tagada MCCB-de stabiilne jõudlus pika aja jooksul, on standardne kasutamine ja regulaarne hooldus hädavajalik.

Nõutav on paigaldusstandardite range järgimine. Juhtmete ühendamisel tuleb klemmid pingutada, et vältida kehvast kontaktist põhjustatud ülekuumenemist; pinge all olevad juhtmed, nulljuhtmed ja maandusjuhtmed peavad olema õigesti ühendatud. Polaarsuse muutmine võib muuta kaitsefunktsiooni ebatõhusaks, tekitades potentsiaalseid ohutusriske.

Igapäevast hooldust ei tohiks tähelepanuta jätta. Soovitatav on iga kvartali järel kontrollida korpuse kahjustusi või pragusid ja lahtisi klemme. Vajutage igal aastal käsitsi väljalülitusnuppu, et testida, kas kaitsefunktsioon töötab normaalselt – kui nupp ei käivita väljalülitamist, on vajalik õigeaegne ülevaatus või asendamine.

Samas tuleb meeles pidada asendustabud: pärast tõrkest tingitud väljalülitamist ei tohi kaitselülitit pimesi lähtestada. Esiteks tuvastage tõrke põhjus (nt ülekoormatud seadmed või liini lühispunktid) ja lähtestage see alles pärast rikke kõrvaldamist. Kui kaitselüliti rakendub korduvalt või korpus on kahjustatud, tuleks see kiiresti välja vahetada isegi siis, kui väliseid kahjustusi pole ilmselgelt – "vigane töö" ei ole lubatud, kuna see võib põhjustada seadmete vananemise tõttu ohutusõnnetusi.

Alates põhistruktuurist kuni põhifunktsioonideni, parameetrite valikust kuni praktilise rakenduseni – MCCB-d loovad madalpinge elektrijaotussüsteemide jaoks tugeva "turvabarjääri". Nende mõistmine ja õige kasutamine tagab paremini vooluahela ohutuse ning toetab tugevalt tootmise ja igapäevaelu stabiilset toimimist.
