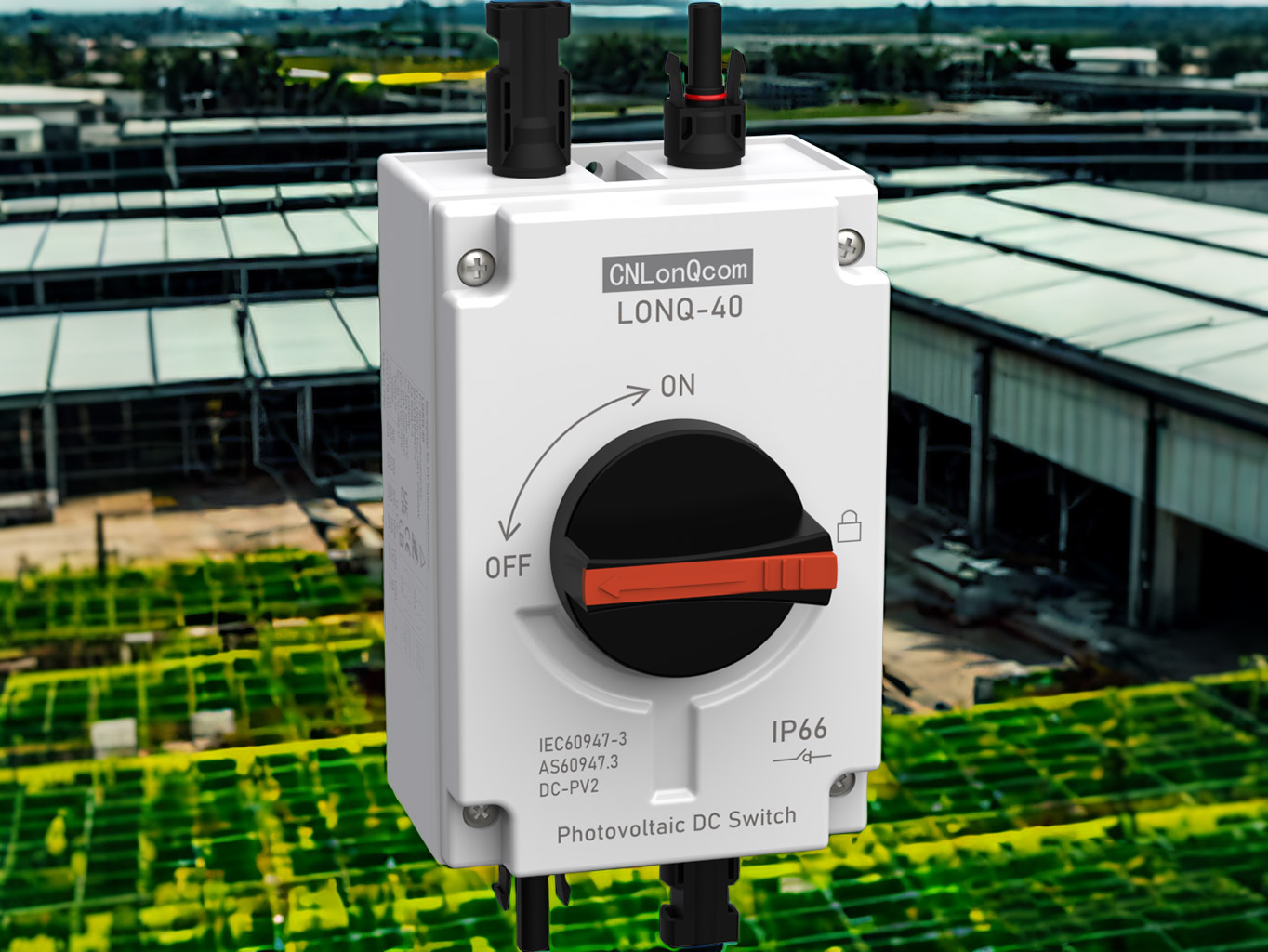

PV lahtiühendus lüliti: Päikesesüsteemide "Safety Guardian" - täielik juhend

I. PV lahtiühendamise lülitite määratlus ja funktsioon

PV katkendlüliti on ohutuslüliti, mis on spetsiaalselt loodud päikeseenergia süsteemide alalisvooluahelatele.     See täidab kahte peamist funktsiooni: elektriline isolatsioon ja hädaolukorra seiskamine, mis toimib PV -süsteemi "hädapidurina", et tagada hoolduse või vigade ajal absoluutse ohutuse.

Põhifunktsioonid

Füüsiline isolatsioon: tagab nähtava murdepunkti, et tagada hoolduse ajal vooluvood.

Ülekoormuskaitse: mõned mudelid integreerivad kaitsmeid, et vältida lühise kahjustusi.

Süsteemi segmenteerimine: võimaldab üksikute keelpillide valikulist lahtiühendamist ilma kogu süsteemi mõjutamata.

Miks peavad päikesesüsteemid kasutama spetsiaalseid lahtiühendamislülitid?

✔ Standardsed vahelduvvoolulülitid ei saa DC ARC -sid usaldusväärselt katkestada (ohtlikud!).

✔ vastab rahvusvaheliste ohutusstandarditele (nt NEC 690.17).

✔ takistab vastuvoolu kahjustavaid komponente.

Ii.     PV lahtiühendamise lülitite põhirollid

1. Ohutuse isoleerimine (peamine eesmärk)

Hooldusohutus: tagab inverterite või juhtmestiku teenindamisel selge füüsilise murdepunkti.

Hädaolukorra väljalülitamine: tulekahju, välgu jms korral katkestab kiiresti kõrge alalisvoolu pinge.

Voolu pöördkaitse: takistab muunduritel öösel paneelide toitevõimsust tagasi.

2. ülekoormuse kaitse (täiustatud funktsioonid)

Kaitsetüübi rakendamise tõhusus

Lühisekaitse sisseehitatud alalisvoolu kaitsme katkestab rikkevoolu (kuni 1000 VDC/20KA).

Ülevoolukaitse termomagnetiline reisimehhanism hoiab ära kaabli ülekuumenemise/tulekahjude.

ARC rikkekaitse kiire murranguline disain (<3MS) vastab UL1699B ARC rikkestandarditele.

3. Süsteemi haldamine

Stringispetsiifiline juhtimine: suured taimed saavad sektsioone hallata (nt 1 lüliti 10 stringi kohta).

Oleku nähtavus: mehaaniline indikaatoriaken (mõned LED -tuledega) näitab sisse/välja olekut.

Iii.     PV Dispecti lülitite tüübid ja valik

1. struktuuri järgi

Tüüpi funktsioonide rakendused

Käsitsi käepideme tüüpi mehaaniline käepide + nähtav murdepunkt, odav.    Elamud/väikesed kommertssüsteemid.

Koormusvaheaja tüüp võib katkestada koormusvoolu (nõuab kaarepuru).    Keskmise ulatusega PV massiivid.

Kaitsmekombinatsiooni tüüp Integreeritud alalisvoolu kaitse, kaheotstarbeline disain.    Kõrge lühise voolu stsenaarium.

2. pinge reitingu järgi

600VDC klass: elamusüsteemide standard (Hiina/Euroopa).

1000VDC klass: suured päikesefarmid (USA NEC nõue).

1500VDC klass: järgmise põlvkonna ülikõrge pingesüsteemid (kulutõhusad).

IV. Kuidas valida PV Disconnect Switch?

1. Kontrollige sertifikaate

Põhja -Ameerika: UL 98B, NEC 690.17.

Euroopa: IEC 60947-3, VDE 0660.

2. peamised parameetrid

Nimetatud pinge ≥ süsteemi maksimaalne pinge (20% marginaal).

Purunemisvõimsus ≥ eeldatav lühisevool.

Kaitsehinnang: IP65+ välistingimustes kasutamiseks.

V. Paigaldus- ja hooldusnõuanded

1. Paigaldamiskoht

Kohustuslik: 1 meetri kaugusel muunduri alalisvoolu sisendist (NEC nõue).

Soovitatav: Kombinerboksi väljundis.

2. hooldus

Kontrollige kontakti oksüdatsiooni iga 6 kuu tagant.

Testimiskiirus igal aastal.

Kontrollige maanduskindlust enne äikesehooaega.

Järeldus: Esiteks ohutus, isoleerimine on võtmetähtsusega!

Ehkki väike, on PV katkendlülitid isikliku turvalisuse jaoks viimane kaitseliin.     1500 V süsteemi ja nutika PV tõusuga arenevad järgmise põlvkonna lülitid kõrgema pinge, kiiremini purunemise ja asjade Interneti integreerimise suunas.
