AC -kaitselülitite ja DC kaitselülitite erinevuste ja eeliste/puuduste analüüs

I. Peamised erinevused vahelduvvoolu ja alalisvoolu kaitselülitite vahel

1. kaare kustutamise meetodid

AC -kaitselülitid:

Vahelduvvoolul on mitu nulli ristumispunkti sekundis (nt 50Hz vahelduvvoolu ületab null 100 korda sekundis), võimaldades kaaredel loomulikult kustutada.

Tavaliste tüüpide hulka kuuluvad õhu kaitselülitid, õli kaitselülitid ja SF6-kaitselülitid, mis võimendavad nullristumist kiireks kaare katkestamiseks.

DC kaitselülitid:

DC-l pole looduslikku nullimist, mis muudab kaare mahasurumise keerukamaks.

Tavaliste kaare kustutamise tehnikad hõlmavad järgmist:

Magnetiline puhumine (kasutades kaare venitamiseks ja jahutamiseks magnetvälju)

Gaasipõhine kaare kustutamine (nt SF6)

Tahke oleku lülitus (nt IGBT/MOSFET-põhised hübriidlüliti)

2. konstruktsioonidisain

AC -kaitselülitid:

Suhteliselt lihtne struktuur, madalamad kulud.

Kasutage tavaliselt mehaanilisi kontakte + kaarega.

DC kaitselülitid:

Nõuavad tugevamat kaare supressiooni, mis viib keerukamate kujundusteni (nt magnetilised mähised, spetsialiseeritud kaarepurud).

Kõrgepinge alalisvoolu süsteemid (nt päikesefarmid, HVDC käigukast) kasutavad sageli hübriidlülitite (mehaanilisi lülitid + pooljuhtide lülitid).

3. pingereitingud ja purunemisvõime

AC -kaitselülitid:

Kasutatakse madala pingega (nt 220 V elamu) kõrgepingega (nt 110kV ruudustik).

KA -s (kiloampres) mõõdetud purunemisvõimsus, nt majapidamismurdjad tavaliselt 6KA–10KA.

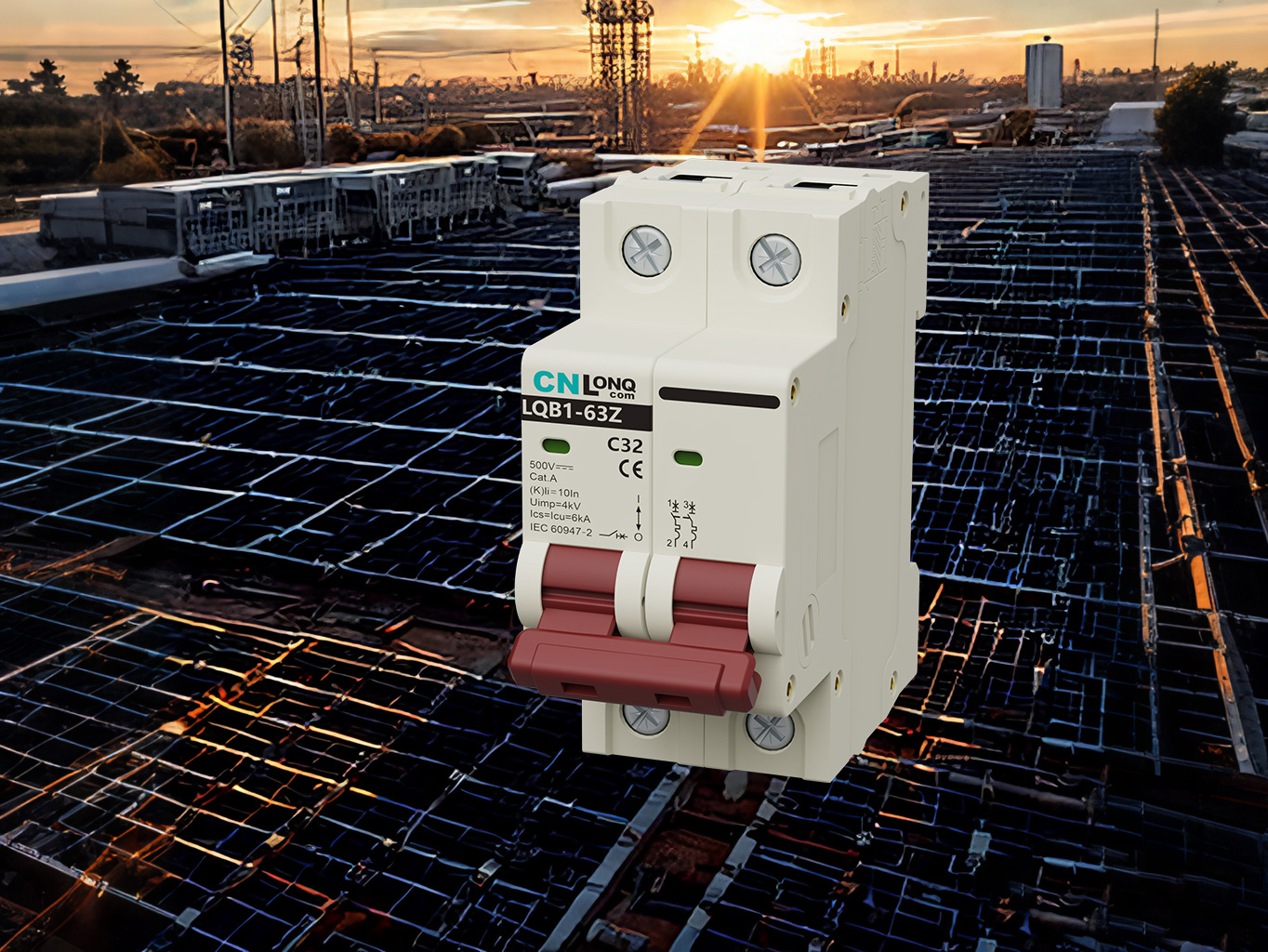

DC kaitselülitid:

Peamiselt madala ja keskmise pingesüsteemi jaoks (nt 12 V–1500 V päikeseenergia/EV rakendustes).

Murdevõimsus on püsiva kaare tõttu kriitilisem, nõudes spetsialiseeritud disainilahendusi.

4. rakenduse stsenaariumid

Kaitselüliti tüüpi tüüpilised rakendused

Vahelduvvoolu kaitselülitid elamu-/tööstusliku elektrienergia jaotus, kommertsvõrgud

DC -kaitselülitid päikeseenergia PV -süsteemid, akude hoidmine, EV laadimine, raudtee transiit (nt metroo võimsus)

Iii. Eelised ja puudused võrdlus

1. AC -kaitselülitite eelised

✅ Madalamad kulud: lihtsam ehitus vähendab tootmis- ja hoolduskulusid.

✅ Küps tehnoloogia: standardiseeritud disainilahendused laialt levinud vahelduvvooru kasutamise tõttu.

✅ Kerge kaare kustutamine: looduslik nullristumine tagab usaldusväärse töö.

2. vahelduvvoolu kaitselülitite puudused

❌ DC -ahelates ei saa kasutada: võib -olla ei tohi DC ARC -sid katkestada, tekitades tuleoske.

3. DC kaitselülitite eelised

✅ DC -süsteemide jaoks mõeldud ✅ Mõeldud: efektiivne kaare supressioon ohutuks tööks.

✅ Taastuvenergia jaoks hädavajalik: kriitiline päikeseenergia, ladustamise ja EV laadimisel.

✅ Kõrge usaldusväärsus: täiustatud kustutamise meetodid tagavad kaitse.

4. DC kaitselülitite puudused

❌ Kõrgemad kulud: keerulised kujundused muudavad need 2–5x kallimaks kui vahelduvvoolu purustajad.

❌ Tehnoloogiliselt nõudlik: suure voolu alalisvoolu murdjad (nt HVDC) vajavad täiustatud materjale.

IV. Kuidas valida vahelduvvoolu ja alalisvoolu kaitselülitite vahel?

Praegune tüüp:

Vahelduvvoolu võimsus (leibkonna/tööstus) → vahelduvvoolu kaitselüliti

DC toide (päikeseenergia/aku/EV) → DC kaitselüliti

Rikkumisvõimsus:

DC-süsteemid vajavad kõrgema reitinguga kaitselülitid (nt 1000 V/20A päikeseenergia jaoks).

Sertifikaadid:

AC Breakerid: järgige IEC 60898 (elamu) või IEC 60947 (tööstus).

DC Breakers: Tutvuge UL 489B või IEC 60947-2 standarditega.

V. Tulevased suundumused

Hübriidlülitajad: mehaanilise ja tahke oleku lülitamise ühendamine parema alalisvoolu jõudluse tagamiseks.

Nutikad funktsioonid: kaugjuhtimispuldi integreeritud seire (nt nutikad PV -katkejad).

Kõrgem pingetoetus: HVDC Breaker Technology edendamine ruudukujuliste rakenduste jaoks.

Järeldus

AC ja DC kaitselülitid erinevad märkimisväärselt nende hallatavate voolude olemuse tõttu. AC Breacers domineerivad traditsioonilistel võredel nende kulutõhususe ja töökindluse tõttu, samas kui DC-kaitselülitid on taastuvenergia süsteemides hädavajalikud, hoolimata nende kõrgematest kuludest. Õige tüübi valimine on elektriohutuse ja süsteemi stabiilsuse tagamiseks ülioluline.
