Päikese PV -süsteemide põhjalik juhend: tööpõhimõtetest võtmekomponentideni

Päikese fotogalvaaniliste (PV) süsteemid kasvavad kogu maailmas kiiresti kui peamine puhta energialahendus. Kuid paljud inimesed ei tunne neid töö ja nende kriitilisi komponente. See artikkel sisaldab põhjalikku analüüsi päikeseenergia PV-süsteemide struktureeritavate ja töötavate selle kohta, millel on üksikasjalikud selgitused selliste võtmeseadmete, näiteks kombineerimiskastide, üle/alapingekaitsjate, isolaatori lülitite, päikesepistikute, sulamite ja vormitud korpuse kaitselülititega (MCCBS).

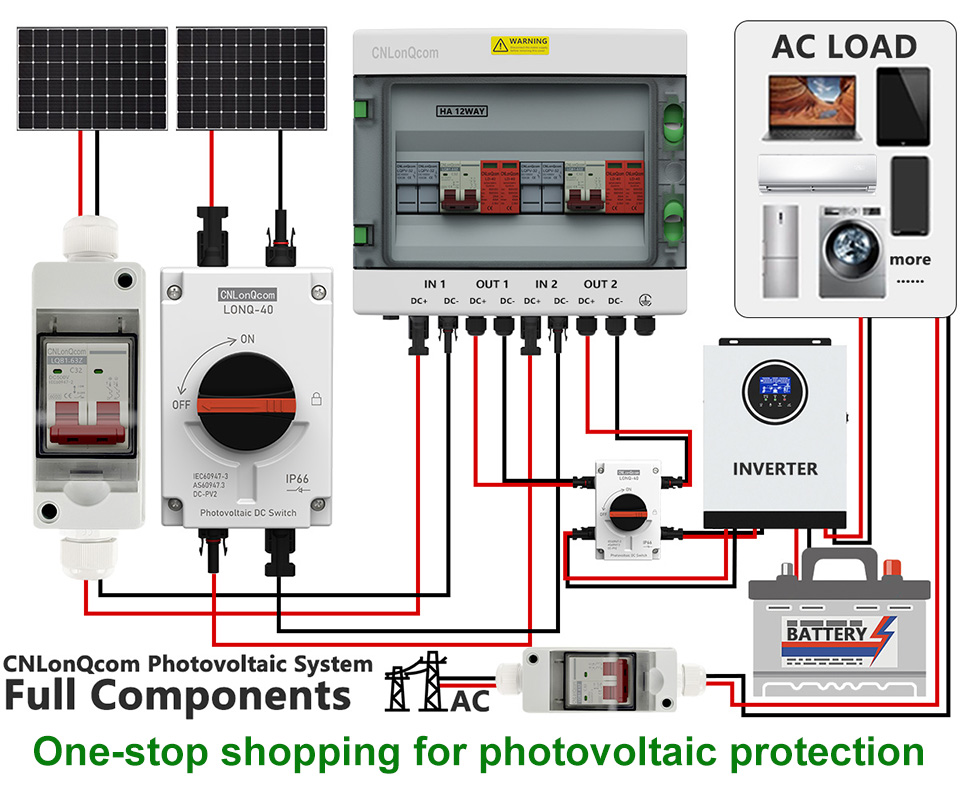

1. Kuidas on päikeseenergia PV -süsteem üles ehitatud?

Päikeseenergia PV -süsteemi põhieesmärk on muuta päikesevalgus elektriks ja see ohutult võrgu- või energiasalvestus. Täielik süsteem sisaldab tavaliselt järgmisi komponente:

Päikesepaneelid (PV -moodulid) → neelavad päikesevalgust ja genereerige alalisvoolu (DC)

Kombiner kast (Lqx/LqtSeeria) → ühendab mitme päikesepaneeli voolud

Muundur → teisendab alalisvoolu vahelduvvooluks (AC)

Energiajaotuse ja kaitseseadmed (kaitsmed, kaitselülitid,isolaatori lülitidjne) → tagab süsteemi ohutuse

Energiasalvestussüsteem (valikuline) → Salvestab liigset elektrit (nt liitiumakud)

Võre või koormus → tarnib energiat kodudele, ettevõtetele või ruudustikule

2. Kuidas päikeseenergia PV -süsteem töötab?

(1) Fotogalvaaniline efekt ja energiatootmine

Päikesevalgus lööb päikesepaneelid (PV -moodulid) ja räni pooljuhtmaterjal neelab footoneid, genereerides alalisvoolu (DC).

Üks paneel toodab tavaliselt 30 V-50 V (DC), sõltuvalt päikesevalguse intensiivsusest ja paneeli efektiivsusest.

(2) Praegune ühendamine (kombineerimiskast)

Mitme paneeli on ühendatud järjestikku või paralleelselt ja kombineeritud vool voolab tsentraliseeritud haldamiseks PV -kombineerimiskasti.

Kombinerikast sisaldab kaitsmeid, hüppekaitset (SPD) ja praegust seiret ülekoormuse või lühiste vältimiseks.

(3) DC energiajaotus ja kaitse (kaitsmed, isolaatori lülitid, MCCBS)

Kaitsme (LQPV-32 seeria): hoiab ära liigse voolu kahjustavate seadmete korral.

Isolaatori lüliti (LONQ-40 seeria): katkestab ahelad käsitsi hoolduse jaoks.

Vormitud korpuse kaitselüliti (LQM1/M3 seeria): tagab ülekoormuse ja lühise kaitse (nt 1000 V alalisvoolu hinnatud MCCB-d).

(4) muunduri muundamine (DC → AC)

DC Power siseneb muundurisse, muutes selle majapidamiseks või tööstuslikuks kasutamiseks 220 V/380 V vahelduvvooluks.

Võrguga seotud süsteemid toidavad liigset toidet võrgu tagasi, samas kui võrguvälised süsteemid salvestavad seda akudes.

(5) üle/alapinge kaitse (AVP 2P/4P seeria)

Kui ruudustik pinge kõigub, katkestab üle/alapingekaitse automaatselt toite, et vältida seadme kahjustusi.

(6) juhtmestik ja ühendused (päikesepistikud)

MC4 Päikesepistikud on tööstusstandard, tagades veekindla, korrosioonikindla ja suure voolu ülekande (nt 30A/1000 V).

3. Päikese PV -süsteemi põhikomponendid

(1) PV kombineerimiskast

Funktsioon: ühendab mitu päikesepaneeli stringi ja pakub kaitset.

Põhikomponendid:

Kaitsmed (ülevoolukaitse)

Hüppekaitseseade(SPD) (välk kaitse)

Praegune/pinge jälgimine (valikulised nutikad funktsioonid)

(2) üle/alapingekaitse (OVP/UVP)

Funktsioon: jälgib ruudustiku pinget ja katkestab võimsuse, kui pinge on liiga kõrge (> 270 V vahelduvvool) või liiga madal (<170 V vahelduvvool).

(3) DC isolaatori lüliti

Funktsioon: DC -vooluahelad ohutuks hoolduseks katkestab käsitsi.

Levinud tüübid:

Pöörlevad isolaatori lülitid (sobivad välistingimustes kasutamiseks)

Kaitselüliti tüüpi isolaatorid (integreeritud kaitsega)

(4) Päikeseühendused (MC4 standard)

Peamised funktsioonid:

Veekindel, UV-vastupidav, kõrge temperatuuriga tolerants

Hinnatud vool: 30a

Hindatud pinge: 1000 V DC

(5) PV kaitsmed (GPV/GR seeria)

Funktsioon: kaitseb PV -massiive lühikeste vooluahelate ja ülekoormuste eest.

Erinevused tavalistest kaitsmetest:

Kõrgepinge reiting (DC 1000V+)

Suur purunemisvõime (võib katkestada suured rikkevoolud)

(6) Vormitud korpuse kaitselüliti (Päikese jaoks MCCB)

Funktsioon: tagab alalisvoolu süsteemide ülekoormuse ja lühise kaitse.

Tüüpilised spetsifikatsioonid:

Hindepinge: DC 1000V

Hinnatud vool: 32A-250A

4. päikeseenergia PV -süsteemide rakendused

Elamukatuse päikeseenergia (5kW-10kW, salvestusruumiga)

Kommerts- ja tööstuslikud PV-taimed (50kW-1MW, võrega seotud)

Võrguvälised päikesesüsteemid (kauged alad, akupõhine)

Agrivoltacs (päikeseenergia + põllumajanduse integreerimine)

5. tulevikusuundumused: nutikamad ja tõhusamad päikesesüsteemid

Nutikas seire: reaalajas jälgimine mobiilirakenduste kaudu (nt elektritootmine, tõrketeated).

Päike + salvestusruumi integreerimine: hübriidsüsteemid nagu Tesla Powerwall.

Mikroinverterid: optimeerib iga paneeli individuaalselt suurema efektiivsuse saavutamiseks.

Järeldus

Päikeseenergia PV -süsteemid töötavad läbi PV -moodulite protsessi → Kombinerikast → Inverter → Toitejaotus → Grid/Storage koos kriitiliste komponentidega, nagu kombineerimiskastid, kaitsmed, isolaatori lülitid, pistikud ja MCCB -d, tagades tõhusa, ohutu ja stabiilse jõudluse.

Kui kaalute päikeseenergia paigaldamist, valige süsteemi eluea ja elektritootmise tõhususe maksimeerimiseks CNLONQCOMi kvaliteetsed PV-komponendid + Professionaalsed kaitseseadmed!

🔋 Arutleme: mis päikeseenergia PV -süsteemide aspekt teid kõige rohkem huvitab?
