PV -kombineerija kast: komponentide ja paigaldamise täielik juhend

Esiteks, mis on fotogalvaaniline ristmike kast?

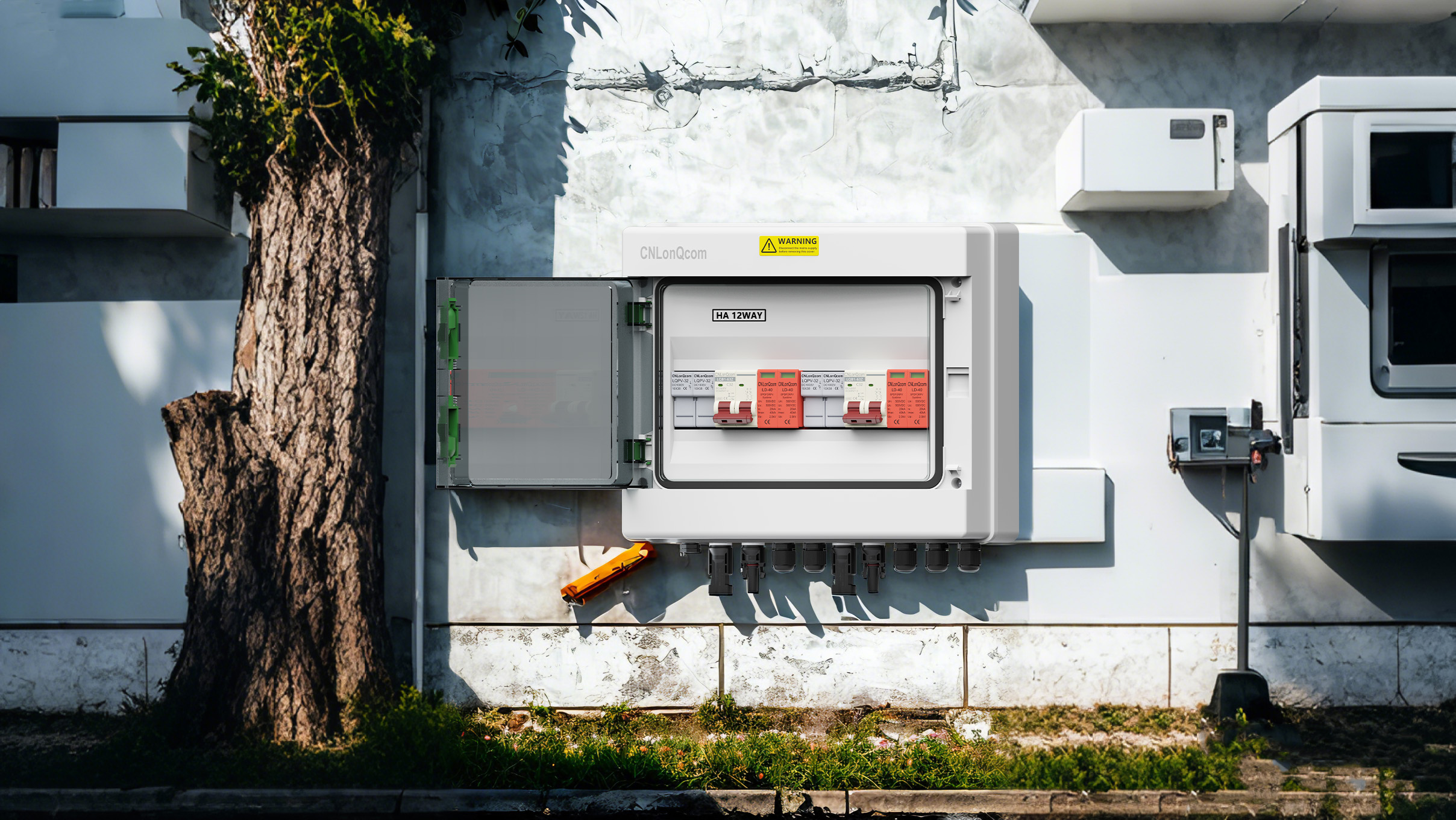

PV -kombineerimiskast(PV -kombineerimiskast) on päikeseenergia tootmissüsteemi peamised elektriseadmed, mida kasutatakse peamiselt fotogalvaanilise seeria tsentraliseeritud alalisvooluks ning pakub ülevoolu, välkkiire kaitse ja muid kaitsefunktsioone, et tagada elektrijaama ohutu ja tõhus toimimine.

Teiseks

Põhikomponendid:

Sisendterminal: ühendage mitu PV-moodulit (näiteks 6-16 PV-moodulid, igaüks toetab 10A-15A).

Kaitsmed/kaitselülitid: Kaitske iga stringi ülevoolu kahjustuste eest (tavaliselt DC1000V/20A spetsifikatsioonid).

Välk -kaitsemoodul: SPD Surge Protector (40KA tühjenemisvõime).

Abiosad:

DC eraldamislüliti: hädaolukorra katkestus.

Veekindel korpus: IP65 kaitseklass, mis sobib väliskeskkonnaks.

Kolmandaks, paigaldamise ja juhtmestiku sammud

1. Ettevalmistus enne paigaldamist:

Kinnitage paigaldusasend (fotogalvaanilise massiivi lähedal ja otsese päikesevalguse juurest eemal).

Kontrollige konteineri maapealset klemmi (maapinnatakistus ≤4Ω).

2. juhtmestiku protsess:

Rühma stringi sisend:

Ühendage vastav terminal polaarsusega (+/-), et tagada iga terminali pinge ühtlane.

Kinnitage virtuaalse kuumutamise vältimiseks MC4 pistik.

Väljundi lõpp:

Ühendage muunduri alalisvoolu sisendklemmiga (kaabli ristlõikepind ≥4mm²).

Välkkaitse maandamine:

SPD maapinnakaabel (≥6 mm²) ühendab maapinna riba.

3. jõuetse:

Mõõtke avatud vooluahela pinge (vastake muunduri sisendvahemikule).

Kontrollige, kas arukaid jälgimisandmeid edastatakse korralikult.

4. Ettevaatusabinõud

Ohutusspetsifikatsioonid:

Kandke töö ajal isolatsiooni kindaid. Ärge töötage Live'iga.

Kui alalisvoolu küljel on kõrge pinge (600 V kuni 1500 V), peate määrama hoiatusmärgi.

Hooldussoovitused:

Puhastage kast regulaarselt ja kontrollige kaitsme olekut.

Testi SPD -mooduli tõhusus enne äikesehooaega.

Viis, valiku soovitusi

Sõltuvalt elektrijaama suurusest:

Väike leibkond: 6-8 sisend, integreeritud põhikaitsefunktsioon.

Tööstus- ja kaubanduslik elektrijaam: 12-16, intelligentse seire ja kaugsuhtlusega.

Valige 25-aastase pikaajalise kaitse tagamiseks TUV/IEC sertifitseeritud bussiboksid, näiteks CNLONQCOM-seeria tooted!

Fotogalvaaniline ristmike kast on elektrijaama "turvakeskus" ning õige paigaldamine ja hooldus võivad elektritootmise tõhusust märkimisväärselt parandada. Kui vajate konkreetseid mudeli soovitusi või tehnilisi lahendusi, pöörduge julgelt CNLONQCOM -iga!
