Hoolukaitse: elektriohutuse kriitiline kaitseliin

Sissejuhatus

Kaasaegsetes elektrisüsteemides on soovituskaitse muutunud hädavajalikuks ohutusmeetmeks. Kas elamute toiteallika, tööstusliku tootmise või fotogalvaanilise energiatootmise süsteemide osas võivad hetkelised pinge kõikumised põhjustada tõsiseid tagajärgi. See artikkel tutvustab süstemaatiliselt hüppekaitse põhimõtteid, rakendusi ja valikukriteeriume, mis aitavad lugejatel saada põhjalikku arusaamist sellest elutähtsast elektriohutuse tehnoloogiast.

1. Miks vajame hüppekaitset?

1.1 Hurveoht

A tõus(või elektriline tõus) viitab pinge või voolu järsule ja tugevale kõikumisele, mis kestab tavaliselt mikrosekunditest millisekunditesse, pingetega võib potentsiaalselt ulatuda tuhandete voltideni. Need mööduvad ülepinged pärinevad peamiselt:

Välkrünnakud: otsene või põhjustatud välk

Võrgu kõikumised: toitesüsteemi lülitamine, lühisevead

Seadmete toimingud: suurte mootorite idufirmad/väljalülitused, trafo lülitamine

1.2 Võimalikud riskid

Kaitsmata elektrisüsteemid seisavad silmitsi mitme riskiga:

Seadmete kahjustus: elektrooniliste komponentide jaotus, isolatsiooni rikke

Andmete kaotamine: serveri- ja salvestusseadme tõrked

Tootmise katkestused: tööstussüsteemi tõrked

Tuleohud: ülepinge põhjustatud kaared ja lühised

1.3 Majanduslikud kaotused

Statistika näitab, et umbes 30% elektriseadmete kahjustuste juhtudest on seotud, mille tulemuseks on miljardite dollarite suurune majanduskahjum. Nõuetekohane kaitsekaitse võib neid riske märkimisväärselt leevendada.

2. Kuhu tuleks paigaldada hüppekaitse?

2.1 Põhikaitsekohad

Tugev hüppekaitsestrateegia kasutab mitmetasandilist lähenemisviisi:

Esmane kaitse (tüüp 1)

Asukoht: peamine jaotuspaneeli sisselaskeava

Funktsioon: kaitseb otseste välgurünnakute ja peamiste tõusude eest

Tüüpilised parameetrid: IMAX ≥ 50ka

Teisene kaitse (tüüp 2)

Asukoht: alajaotuspaneelid

Funktsioon: piirab jääkpinget ja tagab täiendava kaitse

Tüüpilised parameetrid: IMAX ≥ 20KA

Kolmanda astme kaitse (tüüp 3)

Asukoht: seadme esiosa

Funktsioon: pakub tundlike seadmete täpset kaitset

Tüüpilised parameetrid: IMAX ≥ 5KA

2.2 Spetsiaalsed rakendused

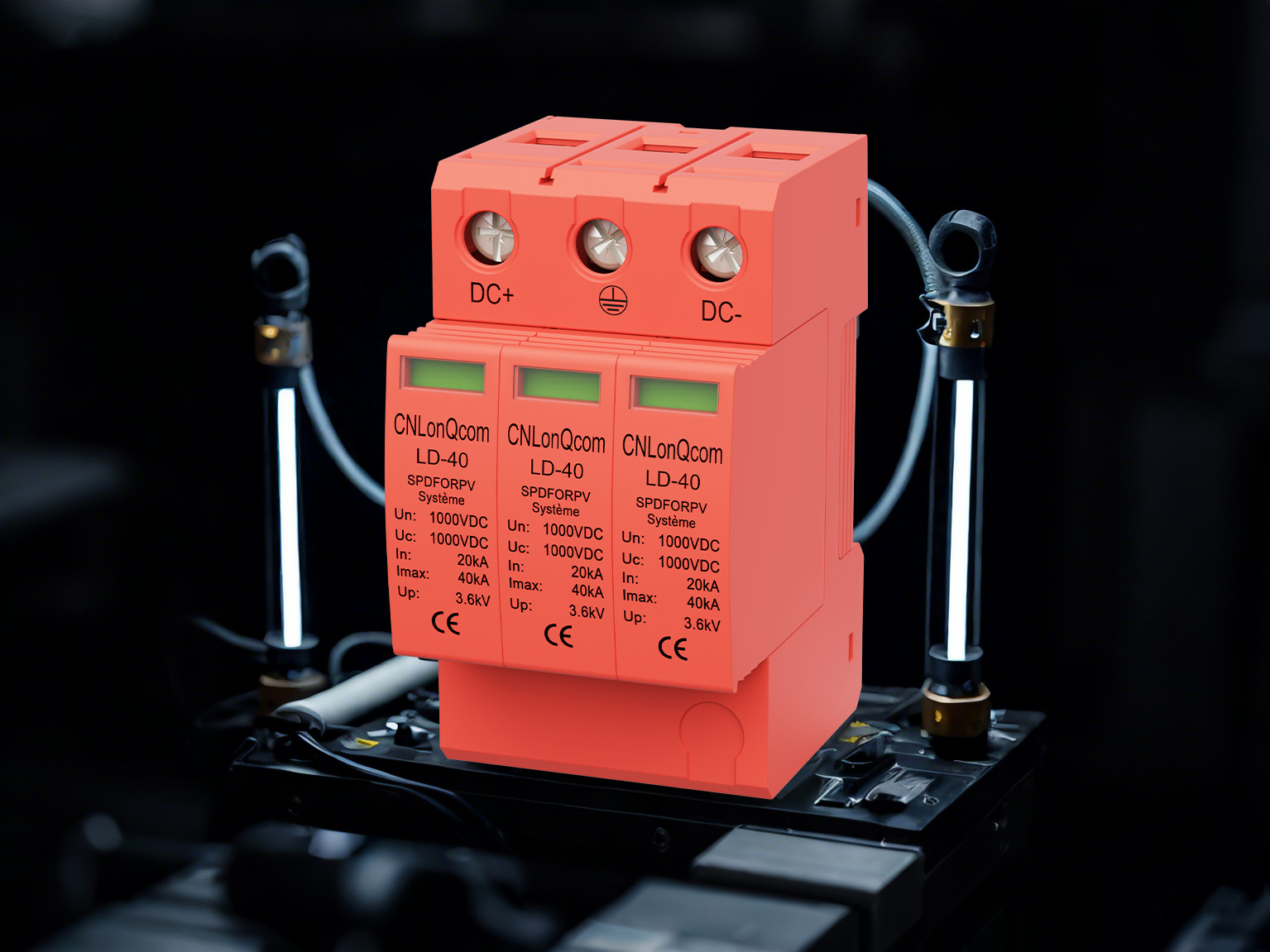

Fotogalvaanilised süsteemid: vajalik nii alalisvoolu (muundurite moodulid) kui ka vahelduvvoolu (muundur ruudustikku) külgedel

Andmekeskused: serveririiulid, võrguseadmete esiosa

Tööstuslikud juhtnupud: kriitilised seadmed, näiteks PLC -d ja sagedusmuundurid

3. Mis on hüppekaitseseade (SPD)?

3.1 Põhikontseptsioon

Surge kaitseseade (SPD) on elektrilise ohutusseade, mis on loodud siduvate ülepingete ja ümberpööramisvoolude piiramiseks. Peamised tehnilised spetsifikatsioonid hõlmavad:

Maksimaalne pidev tööpinge (UC)

Nominaalne tühjendusvool (sisse)

Maksimaalne tühjendusvool (IMAX)

Pingekaitse tase (üles)

3.2 peamised tüübid

Tüüpkaitse sihtmärk Tüüpiline rakenduse reageerimise aeg

1. tüüpi otsesed välguhoone sisselaskeavad ≤100ns

2. tüüpi indutseeritud välk-alajaotuse paneelid ≤25ns

3. tüüpi jääk -tõusu seadme klemmid ≤1ns

3.3 Lisafunktsioonid

MoodneSPD -dhõlmab sageli:

Rikete näitajad (mehaanilised või elektroonilised)

Kaugseire liidesed

Termiline lahtiühendamise kaitse

4. Kuidas toimib hüppekaitse?

4.1 Põhitegevuse põhimõte

SPD -d kaitsevad süsteeme järgmiste mehhanismide kaudu:

Seire olek: säilitab normaalse töö ajal kõrge takistuse

Käivitatud juhtivus: lülitub ülepinge tuvastamisel kiiresti madalale impedantsile

Energia ümbersuunamine: kanalid vooluvool maandussüsteemiga

Taastumine: naaseb automaatselt kõrglipedantsi olekusse pärast tõusu

4.2 Põhilised tehnilised komponendid

Metalloksiidi varistor (MOV)

Materjal: tsinkoksiidipõhine pooljuht

Omadused: pingetundlik mittelineaarne takisti

Eelised: kiire reageerimine, kõrge voolu käitlemisvõime

Gaasi tühjenemistoru (GDT)

Konstruktsioon: suletud gaasiga täidetud kamber

Omadused: kõrge isolatsioon, tugev ümbersuunamisvõime

Rakendus: suure energiatarbega esmane kaitse

Mööduv pinge supressioonidiood (telerid)

Omadused: ülikiire reageerimine (Pikosekunditasand)

Rakendus: täppiselektroonikakaitse

4.3 mitmetasandiline koordineeritud kaitse

Tüüpiline kolmetasandiline kaitsesüsteem:

Esmane kaitse: suunab kõige rohkem energiat (GDT)

Teisene kaitse: täiendavalt piirab jääkpinget (MOV)

Kolmanda astme kaitse: täpsuskaitse (telerid)

5. Valiku- ja hooldusjuhised

5.1 Valikukriteeriumid

Süsteemi ühilduvus:

Pinge reiting (UC ≥ 1,15 × süsteemi pinge)

Praegune võimsus (≥ eeldatava hüppevoolu korral)

Jõudlusparameetrid:

Pingekaitse tase (madalam on parem)

Reageerimise aeg (kiirem on parem)

Sertifitseerimisstandardid:

IEC 61643

Ul 1449

5.2 Paigaldusmärkused

Minimeerige ühenduse juhtme pikkus

Veenduge usaldusväärne maandamine (maapinna takistus ≤10Ω)

Vältige erinevate SPD tüüpide segamist

5.3 Hooldussoovitused

Regulaarsed ülevaatused (vähemalt igal aastal)

Jälgimise tõrke näitajad

Dokumendi olek pärast välkkiire sündmusi

Järeldus

Hoolukaitse on elektriohutussüsteemide kriitiline komponent. Mõistes selle põhimõtteid, valides õiged seadmed ja tagades õige paigaldamise, saab elektrilisi ohte tõhusalt ära hoida, kaitstes nii personali kui ka seadmeid. Tehnoloogiliste edusammude korral arenevad Surge'i kaitseseadmed nutikamate ja usaldusväärsemate lahenduste poole. CNLONQCOM -is oleme pühendunud pidevale tehnoloogilisele paranemisele, arendades arenenumaid ja põhjalikumaid hüppekaitsmeid, et pakkuda paremat kaitset igat tüüpi elektrisüsteemidele.
