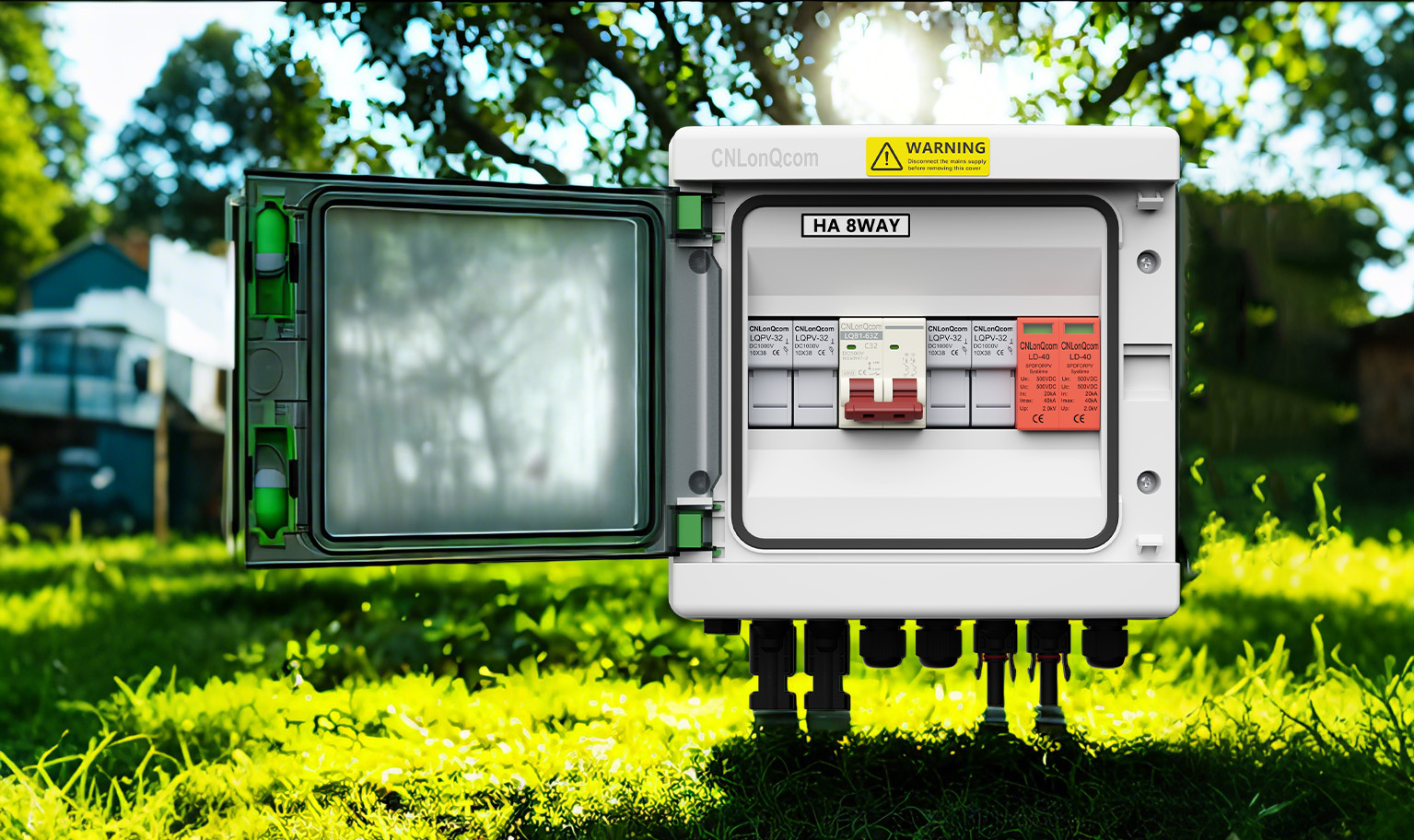

PV -kombineerimiskast: päikesesüsteemide "toite dispetšer"

PV -kombineerimiskast on üks päikeseenergia fotogalvaanilise süsteemi võtmekomponente. Seda kasutatakse peamiselt voolu kogumiseks mitmest PV -stringist ja edastada see läbi ühe peakaabli muundurisse. See ei toimi mitte ainult energiajaotuse "sõlmpunktina", vaid mängib ka süsteemi ohutuse kaitsmisel üliolulist rolli.

1. PV -kombineerija kasti peamised funktsioonid

(1) Praegune kollektsioon

Kombineerib voolu mitmest PV -stringist, vähendades kaablite arvu ja lihtsustades süsteemi struktuuri.

(2) ülevoolukaitse

Kasutab kaitsmeid (LQPV-32/LQPV-32X) või kaitselülitid (LQB1-63Z/12Z) Ülevoolu või lühiseadmete põhjustatud kahjude vältimiseks.

(3) Piksekaitse

Varustatud sisseehitatud hüppelise kaitseseadmetega (LD-40 2P/3P) Välkrünnakute kahjustuste vältimiseks.

(4) Seirefunktsioon

Jälgib selliseid parameetreid nagu praegune ja pinge reaalajas, aidates kasutajatel mõista süsteemi töö olekut.

2. PV -kombineerimiskasti põhikomponendid

(1) kaitsmed (LQPV-32/LQPV-32X) või kaitselülitid (LQB1-63Z/12Z)

Kasutatakse ülevoolukaitseks, katkestades vooluahela automaatselt, kui vool ületab nimiväärtuse.

(2) Surge kaitseseadmed (LD-40 2P/3P)

Vältige välgulöökide või pinge tõusu kahjustusi.

(3) eraldamisdioodid (Mc4-diood)

Vältige vastupidist voolu, kaitstes PV -mooduleid.

(4) Seadmed

Monitori parameetrid nagu vool, pinge ja võimsus. Mõned tipptasemel kombineerimiskastid toetavad ka kaugseiret.

3. Kuidas valida PV -kombineerija kast?

(1) sisendite arv

Valige PV-stringide arvu põhjal, näiteks kahesuunaline, 5-suunaline jne.

(2) nimivool ja pinge

Sobitage süsteemi praegused ja pingenõuded.

(3) Kaitsereiting

Valige IP65 või kõrgema reitinguga toode, et taluda välitingimusi, nagu tuul ja vihm.

4. Kuidas paigaldada PV -kombineerija kasti

(1) Leidke kombineerija kasti paigaldamiseks hästi ventileeritav ja hõlpsasti juurdepääsetav asukoht.

(2) Ühendage ohutuse tagamiseks maandusjuhtme.

(3) Ühendage PV -stringi kaablid kombineerimiskastiga ja ühendage need kaitsmete või kaitselülititega.

(4) Ühendage põhikaabel muunduriga.

(5) Kontrollige kõiki ühendusi ja testige süsteemi toimingut.

5. Kombineerija kasti regulaarne hooldus

(1) Kontrollige, kas kaitsmed või kaitselülitid töötavad korralikult.

(2) Puhastage tolm ja praht, et tagada soojuse õige hajumine.

(3) Kontrollige kaabliühendusi lõdvuse või korrosiooni osas.

(4) Testige hüppekaitsevahendite olekut.

Normaalse kasutamise ja hoolduse korral võib kvaliteetne PV-kombineerija kast kesta 10-20 aastat. Selle tegelik eluiga sõltub aga keskkonnatingimustest (nt temperatuur, õhuniiskus) ja hooldustavadest.

6. PV kombineerimiskastide kõrge ohutus

Kvaliteetsetel PV-kombineerimiskastidel on ülevoolukaitse, välgukaitse ja veekindla disainilahendused, tagades kõrge ohutuse. Kuid madala kvaliteediga tooted või ebaõige paigaldus võivad põhjustada tulekahjusid või seadmete kahjustusi. Seetõttu on oluline valida mainekas tootja nagu Cnlonqcom. Kümneaastase fotogalvaanilise tööstuse kogemusega pakume teie elektriohutuse kaitsmiseks arenenud tehnoloogiat ja usaldusväärset müügijärgset teenust.

Järeldus

Ehkki PV -kombineerimiskastid ei pruugi olla nii märgatavad kui PV moodulid või muundurid, mängivad need süsteemis asendamatut rolli. Ükskõik, kas tegemist on väikeste kodude katusesüsteemiga või suuremahulise päikeseelektrijaama jaoks, on kombineerimiskast ülioluline tõhusa jõuülekande ja ohutu töö tagamiseks.

Valige usaldusväärsuse ja meelerahu saamiseks CNLONQCOM! Töötagem koos rohelise energia tuleviku kaitsmiseks!
